閘閥的分類
2016/7/19 0:16:29 點擊：
1．按閘板的結構可分為楔式閘閥、平行式閘閥：
1）楔式閘閥：密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。
密封面的傾斜角度普通有2°52′，3°30′，5°，8°，10°等，角度的大小主要取決于介質溫度的上下。普通工作溫度愈高，所取角度應愈大，以減小溫度變化時發作楔住的可能性。
在楔式閘閥中，又有單閘板，雙閘板和彈性閘板之分。單閘板楔式閘閥，構造簡單，運用牢靠，但對密封面角度的精度請求較高，加工和維修較艱難，易發作卡緊、擦傷現象，溫度變化時楔住的可能性很大。雙閘板楔式閘閥的構造較復雜，在水和蒸氣介質管路中運用較多。
它的優點是：對密封面角度的精度請求較低，溫度變化不易惹起楔住的現象，密封面磨損時，能夠加墊片補償。但這種構造零件較多，在粘性介質中易粘結，影響密封。更主要是上、下?lián)醢彘L期運用易產生銹蝕，閘板容易零落。
彈性閘板楔式閘閥，的構造特性是在閘板的周邊上有一道環形槽，使閘板具有恰當?shù)膹椥�，它具有單閘板楔式閘閥構造簡單，運用牢靠的優點，又能產生微量的彈性變形補償密封面角度加工過程中產生的偏向，改善工藝性，現已被大量采用。特別用處的閘閥，如長間隔輸油、輸氣的管道上用的大口徑閘閥因打掃閥門和管道的需求而采用單閘板構造。
2）平行式閘閥：密封面與垂直中心線平行，即兩個密封面相互平行的閘閥。平行式閘閥通常采用雙閘板構造。
在平行式閘閥中，以帶推力楔塊的構造為常見，既在兩閘板中間有雙面推力楔塊，這種閘閥適用于低壓中小口徑（DN40—300mm）閘閥。也有在兩閘板間帶有彈簧的，彈簧能產生予緊力，有利于閘板的密封。
2．按閥桿的結構閘閥又可分為暗桿閘閥、明桿閘閥：
1）暗桿閘閥：閥桿螺母在閥體內，與介質直接接觸。開閉閘板時，用旋轉閥桿來完成。這種構造的優點是：閘閥的高度總堅持不變，因而裝置空間小，適用于大口徑或?qū)ρb置空間受限制的閘閥。此種構造要裝有開閉指示器，以指示開閉水平。這種構造的缺陷是：閥桿螺紋不只無法光滑，而且直接承受介質腐蝕，容易損壞。
1）楔式閘閥：密封面與垂直中心線成某種角度，即兩個密封面成楔形的閘閥。
密封面的傾斜角度普通有2°52′，3°30′，5°，8°，10°等，角度的大小主要取決于介質溫度的上下。普通工作溫度愈高，所取角度應愈大，以減小溫度變化時發作楔住的可能性。
在楔式閘閥中，又有單閘板，雙閘板和彈性閘板之分。單閘板楔式閘閥，構造簡單，運用牢靠，但對密封面角度的精度請求較高，加工和維修較艱難，易發作卡緊、擦傷現象，溫度變化時楔住的可能性很大。雙閘板楔式閘閥的構造較復雜，在水和蒸氣介質管路中運用較多。
它的優點是：對密封面角度的精度請求較低，溫度變化不易惹起楔住的現象，密封面磨損時，能夠加墊片補償。但這種構造零件較多，在粘性介質中易粘結，影響密封。更主要是上、下?lián)醢彘L期運用易產生銹蝕，閘板容易零落。
彈性閘板楔式閘閥，的構造特性是在閘板的周邊上有一道環形槽，使閘板具有恰當?shù)膹椥�，它具有單閘板楔式閘閥構造簡單，運用牢靠的優點，又能產生微量的彈性變形補償密封面角度加工過程中產生的偏向，改善工藝性，現已被大量采用。特別用處的閘閥，如長間隔輸油、輸氣的管道上用的大口徑閘閥因打掃閥門和管道的需求而采用單閘板構造。
2）平行式閘閥：密封面與垂直中心線平行，即兩個密封面相互平行的閘閥。平行式閘閥通常采用雙閘板構造。
在平行式閘閥中，以帶推力楔塊的構造為常見，既在兩閘板中間有雙面推力楔塊，這種閘閥適用于低壓中小口徑（DN40—300mm）閘閥。也有在兩閘板間帶有彈簧的，彈簧能產生予緊力，有利于閘板的密封。
2．按閥桿的結構閘閥又可分為暗桿閘閥、明桿閘閥：
1）暗桿閘閥：閥桿螺母在閥體內，與介質直接接觸。開閉閘板時，用旋轉閥桿來完成。這種構造的優點是：閘閥的高度總堅持不變，因而裝置空間小，適用于大口徑或?qū)ρb置空間受限制的閘閥。此種構造要裝有開閉指示器，以指示開閉水平。這種構造的缺陷是：閥桿螺紋不只無法光滑，而且直接承受介質腐蝕，容易損壞。
2）明桿閘閥：閥桿螺母在閥蓋或支架上，開閉閘板時，用旋轉閥桿螺母來完成閥桿的升降。這種構造對閥桿的光滑有利，開閉水平明顯，因而被普遍采用。

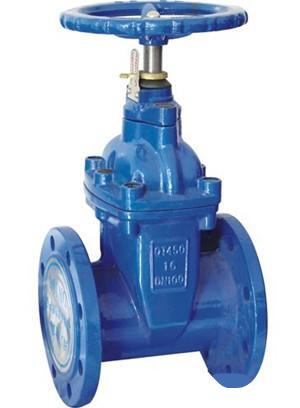

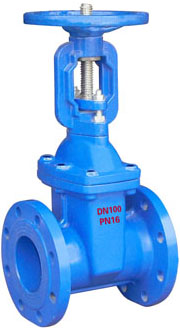

暗桿閘閥： 明桿閘閥：
