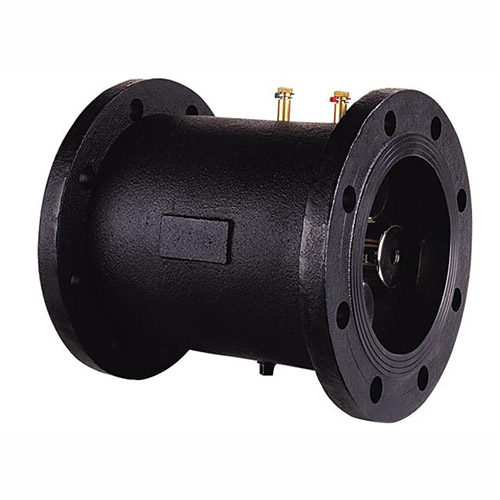

動態流量平衡閥調節原理
動態流量平衡閥屬于調節閥范疇，它的工作原理是通過改變閥芯與閥座的間隙(即開度)，改變流體流經閥門的流通阻力，達到調節流量的目的。動態流量平衡閥相當于一個局部阻力可以改變的節流元件，對不可壓縮流體，由流量方程式可得：
Q--流經動態流量平衡閥的流量ξ--動態流量平衡閥的阻力系數P1--閥前壓力
P2--閥后壓力F--動態流量平衡閥接管截面積ρ--流體的密度
由上可以看出，當F一定(即對某一型號的動態流量平衡閥)，閥門前后壓降P1-P2不變時，流量Q受動態流量平衡閥阻力影響而變化。ξ增大(閥門關小時)，Q減小；反之，ξ減小(閥門開大時)，Q增大。動態流量平衡閥就是以改變閥芯的開度來改變阻力系數，達到調節流量的目的。
Kv為動態流量平衡閥的閥門系數。它的定義是：當動態流量平衡閥前后差壓為1bar(約1kgf/cm2)時，流經動態流量平衡閥的流量值(m3/h)。動態流量平衡閥全開時的閥門系數相當于普通閥門的流通能力。如果動態流量平衡閥開度不變，則閥門系數Kv不變，也就是說閥門系數Kv由開度而定。通過實測獲得不同開度下的閥門系數，動態流量平衡閥就可做為定量調節流量的節流元件。
在管網平衡調試時，用軟管將被調試的動態流量平衡閥的測壓小閥與專用智能儀表連接，儀表可顯示出流經閥門的流量值(及壓降值)，經與儀表人機對話，向儀表輸入該動態流量平衡閥處要求的流量值后，儀表通過計算、分析、得出管路系統達到水力平衡時該閥門的開度值。
