多功能水泵控制閥實際應用
2016/7/19 22:59:24 點擊：
多功能水泵控制閥簡介：
JD745X系列多功能水泵控制閥，是一種全過程自動操作的新型水力閥門，能夠全自動實現離心泵開泵時的緩開，停泵時的二階段快閉與緩閉，防止管道中介質的倒流，該閥可以同時替代水泵出口管路上的操作閥、雙速閥、緩閉閥止回閥的水錘消除器。
產品特點：
1.主閥板與閥桿形成滑動配合，閥板開度可隨流量大小而改變，因而能在接近于零流量時關閉，達到消除水錘的理想狀態。
2.控制腔采用膜片設計，避免了活塞缸式控制腔存在的因阻而產生的開關失靈現象。同時降低了動作壓力，膜片材料先用了強化尼龍纖維網加強的聚氯丁橡膠，動作壽命長達65萬次。
3.比旋啟式止回閥減少用電31%，設計減輕了主閥板重量，采用了流線型寬敞的閥座設計，阻力系數3.8，大大低于阻力系數5.6的旋啟式止回閥。
4.維護方便，采用了寬型閥蓋，無需拆卸連接法蘭，即可將閥內組件取出。
水泵型號8Sh一6A電機90KW額定轉速2950r／min揚程83m流量224m3／h測試情況：
1.控制閥自動開啟時間30一40秒，自動關閉時間10-15秒。
2.啟泵后閥門于2min時到達最后開度。
使用效果：
我們水司于2000年10月使用了該產品正常運行5個月，累計2000多小時，無任何故障，顯示該閥運行狀態非常穩定。
1.滿足離心泵的閉閘啟動要求，能夠確保水泵電機輕載啟動，無需電氣和油壓，便可實現直接對水泵進行啟停控制，徹底解決了因突然停電而造成管路介質對揚水系統所產生的水錘沖擊、介質的回流，而且還大大降低了工人的勞動強度。
JD745X系列多功能水泵控制閥，是一種全過程自動操作的新型水力閥門，能夠全自動實現離心泵開泵時的緩開，停泵時的二階段快閉與緩閉，防止管道中介質的倒流，該閥可以同時替代水泵出口管路上的操作閥、雙速閥、緩閉閥止回閥的水錘消除器。
產品特點：
1.主閥板與閥桿形成滑動配合，閥板開度可隨流量大小而改變，因而能在接近于零流量時關閉，達到消除水錘的理想狀態。
2.控制腔采用膜片設計，避免了活塞缸式控制腔存在的因阻而產生的開關失靈現象。同時降低了動作壓力，膜片材料先用了強化尼龍纖維網加強的聚氯丁橡膠，動作壽命長達65萬次。
3.比旋啟式止回閥減少用電31%，設計減輕了主閥板重量，采用了流線型寬敞的閥座設計，阻力系數3.8，大大低于阻力系數5.6的旋啟式止回閥。
4.維護方便，采用了寬型閥蓋，無需拆卸連接法蘭，即可將閥內組件取出。
運行數據：
水泵型號8Sh一6A電機90KW額定轉速2950r／min揚程83m流量224m3／h測試情況：
1.控制閥自動開啟時間30一40秒，自動關閉時間10-15秒。
2.啟泵后閥門于2min時到達最后開度。
使用效果：
我們水司于2000年10月使用了該產品正常運行5個月，累計2000多小時，無任何故障，顯示該閥運行狀態非常穩定。
1.滿足離心泵的閉閘啟動要求，能夠確保水泵電機輕載啟動，無需電氣和油壓，便可實現直接對水泵進行啟停控制，徹底解決了因突然停電而造成管路介質對揚水系統所產生的水錘沖擊、介質的回流，而且還大大降低了工人的勞動強度。
2.消除水錘效果理想，停泵時關閥平穩無聲響、振動、閥門關閉嚴密，由于這種多功能水泵控制閥完全依靠水力自控，因此無需專人管理。

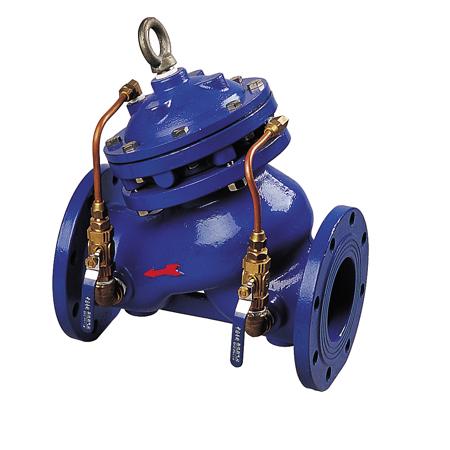

JD745X多功能水泵控制閥：

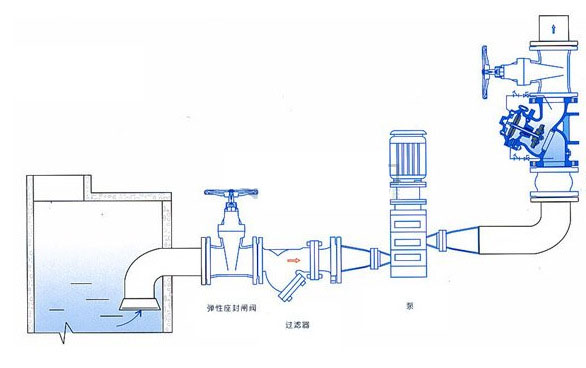

多功能水泵控制閥安裝示意圖：
