產品簡介：

沃茨實業恒溫混水閥是我公司為熱水系統研制的配套產品，廣泛應用于電熱水器，太陽能熱水器及地熱采暖水系統。并可配套應用于電熱水器和太陽能熱水器，用戶可以根據需要自行調節冷熱水混水溫度，所需溫度可以迅速達到并且穩定下來，確保出水溫度恒定，且不受水溫、流量、水壓變化的影響，解決洗浴中心水溫忽冷忽熱的問題，當冷水中斷時，混水閥可以在幾秒鐘之內自動關閉熱水，起到安全保護作用。

恒溫混水閥工作原理：

在恒溫混水閥的混合出水口處，裝有一個熱敏元件，利用感溫原件的特性推動閥體內閥芯移動，封堵或者開啟冷、熱水的進水口。在封堵冷水的同時開啟熱水，當溫度調節旋鈕設定某一溫度后，不論冷、熱水進水溫度、壓力如何變化，進入出水口的冷、熱水比例也隨之變化，從而使出水溫度始終保持恒定，調溫旋鈕可在產品規定溫度范圍內任意設定，恒溫混水閥將自動維持出水溫度。

恒溫混水閥DN15主要技術參數：

工作壓力：0.03-1MPa

理想工作壓力：0.1-0.5MPa

冷水溫度：5-29℃熱水溫度：50-80℃

熱水溫度：<95℃調溫范圍：25-45℃（25-55℃）

溫控精度：±2℃ 出水口流量：0.7m3/h (壓差0.1MPa)

通徑：DN 15（外螺紋連接）

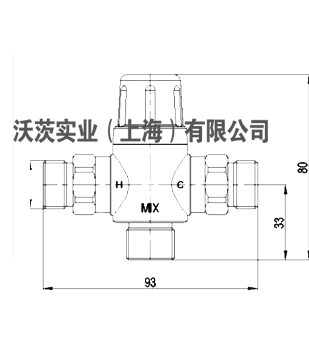

恒溫混水閥DN15結構尺寸圖：

恒溫混水閥DN20技術參數：

工作壓力：0.03-1MPa

理想工作壓力：0.1-0.5MPa

冷水溫度：5-29℃熱水溫度：50-80℃

熱水溫度：<95℃調溫范圍：35-55℃（50-60℃）

溫控精度：±2℃ 出水口流量：2.0m3/h (壓差0.1MPa)

通徑：DN20（外螺紋連接）

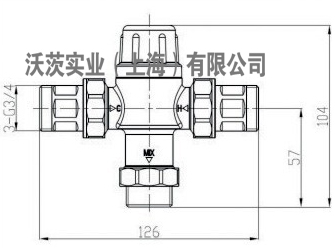

恒溫混水閥DN20結構尺寸圖：

恒溫混水閥DN25 主要技術參數：

工作壓力：0.03-1MPa

理想工作壓力：0.1-0.5MPa

冷水溫度：5-29℃熱水溫度：50-80℃

熱水溫度：<95℃調溫范圍：35-55℃（50-60℃）

溫控精度：±2℃ 出水口流量：2.9m3/h (壓差0.1MPa)

通徑：DN25（內螺紋連接

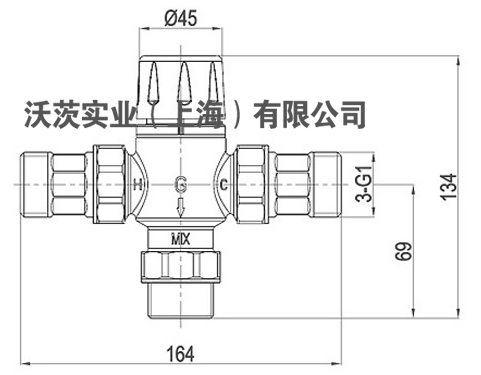

恒溫混水閥DN25結構尺寸圖：

恒溫混水閥DN32 主要技術參數：

工作壓力：0.03-1MPa

理想工作壓力：0.1-0.5MPa

冷水溫度：5-29℃熱水溫度：50-80℃

熱水溫度：<95℃調溫范圍：35-55℃（50-60℃）

溫控精度：±2℃出水口流量：3.5m3/h (壓差0.1MPa)

通徑：進口DN32（外螺紋連接）

恒溫混水閥DN40 主要技術參數：

工作壓力：0.03-1MPa

理想工作壓力：0.1-0.5MPa

冷水溫度：5-29℃熱水溫度：50-80℃

熱水溫度：<95℃調溫范圍：35-55℃（50-60℃）

溫控精度：±2℃出水口流量：8m3/h (壓差0.1MPa)

通徑：DN40（內螺紋連接）

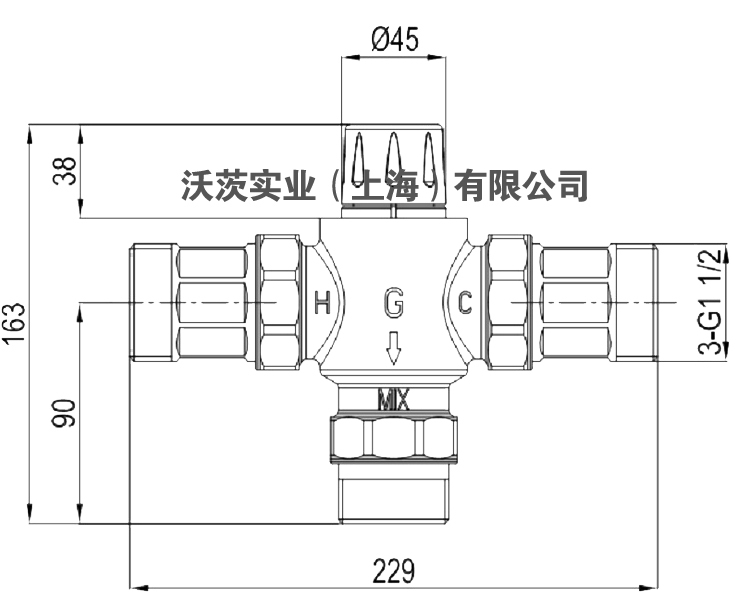

恒溫混水閥DN40 構尺寸圖：

恒溫混水閥DN50 主要技術參數：

工作壓力：0.03-1MPa

理想工作壓力：0.1-0.5MPa

冷水溫度：5-29℃ 熱水溫度：50-80℃

熱水溫度：<95℃ 調溫范圍：35-55℃（50-60℃）

溫控精度：±2℃出水口流量：15m3/h (壓差0.1MPa)

通徑：DN50（外螺紋連接）

安裝及注意事項：

1.紅色標記的是熱水進口。藍色標記的是冷水進口。

2.設定溫度后，如時水溫度或壓力有變化，出水溫度變化值在2℃。

3.如果冷熱水壓力不一致，應在進水口加裝單向止回閥防止冷、熱水互串。

4.如果冷、熱水壓差比值超過8：1應在壓力大的一側加裝限流減壓閥以確保混合水閥能正常調節。

5、在選用及安裝時請注意公稱壓力、混水溫度范圍等要求是否與產品參數相符。

本公司混水閥為方便太陽能熱水器用戶使用，同時還配套的止回上水閥和限流減壓閥，為防止熱水器結水垢，還配套了高磁除垢器。

使用及調試注意事項：

1、調試溫度時應把出水流量開到大。

2、調節鈕正旋方向是降溫、逆旋方向是升溫，初次調節請注意從低溫方向往高溫方向調節，以防燙傷。

3、調節鈕低溫方向聽盡頭是關閉熱水，高溫方向的盡頭是關閉冷水，如果熱水溫度不高，可以關閉冷水只用熱水洗浴，但使用過后應注意高回低溫區域，以免下次使用時發生燙傷。

4、如果冷、熱水進水壓力不一致，且沒有安裝單向止流閥，請注意每次使用后，將調溫鈕調到低溫方向盡頭，即關閉熱水狀態，防止冷熱水互串。
