產品簡介：

上海沃茨W-ZAZQ法蘭電動三通調節閥用于空氣調節、熱通風、熱處理廠的工業行業的流體控制。 空調、供暖、通風、生活熱水等民用系統及化工、石油冶金和流體自動控制。

三通閥的特點：

三通閥有3個出入口與管道相連，相當于兩臺單座閥合成一體。按作用方式分為合流閥和分流閥兩種，它有如下特點：

(1)三通閥工作時，一個通路處全關，另一個通路全開位置，關閉時受力與單座閥相似。

(2)三通是由單、雙座閥改型而成，并利用閥芯自身導向，更換氣開氣閉時，需要更換執行機構。

(3)由于小口徑不平衡力小，當Dg≤80時，合流閥可用于分流場合。

(4)三通閥閥芯與套筒閥的套筒一樣，其節流面積有開大窗口和打小孔(噴射型)兩種，后者有X型結構(b)Q型結構降低噪音，減小共振的功能。

執行器特點：

★執行器選用鑄鋁支架及塑料外殼，體積小、重量輕。

★選用永磁同步電機，并帶有磁滯離合機構，具有可靠的自我保護功能。

★適合多種控制信號：增量（浮點）、電壓（0~10V）、電流（4~20mA）。

★具有0~10V或4~20mA反饋信號（選配）。

★傳動齒輪采用金屬齒輪，大大提高了驅動器的使用壽命。

★功耗低、輸出力大、噪音小。

產品技術參數：

閥體口徑:   DN15 -  DN350

泄漏 量：（m3/h）KV值的0.03%

溫度范圍:  - 25 - 120℃（冷/熱水型）

流量特性:  等線性

閥體承壓:  1.6Mpa

結構型式:  三通合流、三通分流

閥桿密封:  V型密封圈+不銹鋼彈簧自補償

閥體材料:  鑄鐵、鑄鋼、不銹鋼；鍛造黃銅、鑄造青銅

閥芯閥桿：不銹鋼（1Cr18Ni9Ti)

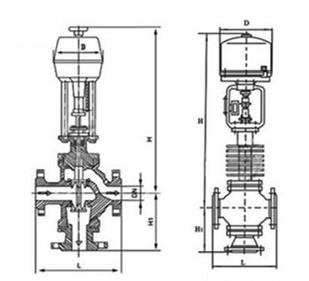

產品結構圖：
