J41Y鑄鋼截止閥
- 品牌： 沃茨實業
- 型號： J41Y
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
沃茨J實業41Y鑄鋼截止閥：手動、法蘭連接、直通式、閥座密封面材料硬質合金、公稱壓力 PN16~PN160，閥體材料為碳素鋼（J41Y-16C~160C）、0Cr18Ni9 為不銹鋼（J41Y-16P~160P）、0Cr17Ni12Mo2 為不銹鋼（J41Y-16R~160R）、1Cr5Mo 鉻鉬鋼（J41Y-16I~160I）的截止閥。
主要性能參數：
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
J41Y-16C~160C |
16~160 |
1.6~16.0 |
≤425 |
水、蒸汽、油品 |
|
J41Y-16P~160P |
≤150 |
弱腐蝕性介質 |
||
|
J41Y-16R~160R |
腐蝕性介質 |
|||
|
J41Y-16I~160I |
≤550 |
油品、蒸汽 |
產品零部件：
|
型號 |
材料 |
|||
|
閥體、閥蓋 |
閥桿 |
密封面 |
填料 |
|
|
J41Y-16C~160C |
碳素鋼 |
鉻不銹鋼 |
堆焊硬基合金 |
石棉、石墨、柔性石墨、聚四氟乙烯 |
|
J41Y-16P~160P |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉬鈦不銹鋼 |
||
|
J41Y-16R~160R |
||||
|
J41Y-16I~160I |
鉻鉬合金鋼 |
鉻鉬合金鋼 |
||

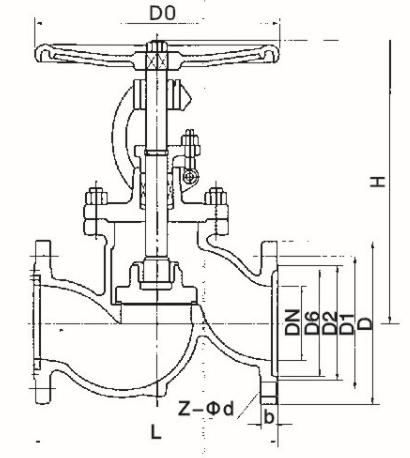

產品結構圖：
產品外形結構尺寸：
|
DN |
L |
D |
D1 |
D2 |
b |
z×ød |
H |
D0 |
|
10 |
130 |
90 |
60 |
40 |
16 |
4×ø14 |
198 |
120 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4×ø14 |
233 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4×ø14 |
275 |
140 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4×ø14 |
285 |
160 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4×ø18 |
302 |
180 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4×ø18 |
355 |
200 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4×ø18 |
362 |
240 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8×ø18 |
325 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8×ø18 |
369 |
280 |
|
100 |
350 |
230 |
190 |
165 |
24 |
8×ø23 |
370 |
300 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8×ø18 |
558 |
400 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8×ø23 |
611 |
400 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12×ø25 |
721 |
400 |
