HQ41X滾球式球形止回閥
- 品牌： 沃茨實業
- 型號： HQ41X
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
用途及特點:
上海沃茨HQ41X滾球式球形止回閥，采用橡膠滾動球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲市關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，損失比旋啟式小50%，在水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0-80℃�？砂惭b于水泵出水口處，以防止倒流及水錘對泵損害。
技術參數：
公稱壓力：1.0～1.6MPa
公稱通經：50～350mm
適用介質：水及弱腐蝕性流體
適用溫度：0～80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準: GB/T 13927 AP1598
主要零部件材料：
|
零件名稱 |
閥體 |
球 |
|
材料 |
鑄鐵、球鐵、鑄鋼 |
鋼體外包橡膠 |
主要外形連接尺寸：
主要尺寸表：
|
DN（mm） |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
180 |
200 |
260 |
300 |
350 |
400 |
500 |
600 |
700 |
800 |
|
H |
185 |
210 |
245 |
280 |
335 |
400 |
495 |
600 |
715 |
820 |

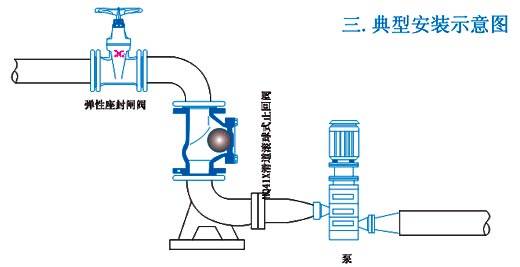

安裝示意圖：
