電動絲扣球閥
- 品牌： 沃茨實業
- 型號： W-Q911F
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
W-Q911F電動絲扣球閥（不銹鋼材質）
端口：內螺紋 UNI/ISO7/1 Rp; 承插焊接和對接焊。
工作溫度: -20℃ 至+160℃
工作壓力: 見圖.
流體范圍：空氣、水、氣體、石油和石化產品、腐蝕性介質。
閥門頭規格ISO5211
產品參數：
|
閥門材料 |
|||
|
1) 軸 Shaft |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 防松螺母 Lock nut |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 壓緊環型螺母 Gland nut ring |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 頂部密封環 至p tight ring |
聚四氯乙烯 P.T.F.E. |
|
|
|
5) O環 O-Ring |
氟橡膠 VITON |
|
|
|
6) 墊圈 Washer |
聚四氯乙烯 P.T.F.E. |
|
|
|
7) 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
|
|
|
8) 閥體 Body |
不銹鋼 ANSI316 |
1.4408 |
|
|
9) 螺釘 Screws |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
10) 球體 Ball |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
11) 端部 End |
不銹鋼 ANSI316 |
1.4408 |
|

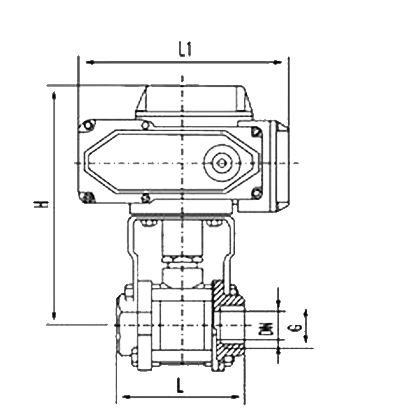

產品主要尺寸：
|
尺 寸 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
三片式 |
G |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
2 1/2″ |
3″ |
4″ |
|
D |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
|
L |
67 |
82 |
91 |
108 |
129 |
148 |
186 |
206 |
240 |
|
|
對焊式 |
D |
24 |
28 |
34 |
41 |
49 |
62 |
78 |
94 |
124 |
|
d |
15.8 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
|
L |
67 |
82 |
91 |
108 |
129 |
148 |
186 |
206 |
240 |
|
|
承插焊 |
D |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
D1 |
21.8 |
27.5 |
34.7 |
43.0 |
49.0 |
61.5 |
77.0 |
90.0 |
115.2 |
|
|
L |
67 |
82 |
91 |
108 |
129 |
148 |
186 |
206 |
240 |
|
|
A |
9.5 |
11.1 |
12.7 |
14.3 |
15.9 |
17.4 |
26.9 |
28.8 |
34.5 |
|
|
二片式 |
D |
15 |
20 |
25 |
32 |
38 |
50 |
64 |
78 |
98 |
|
L |
75 |
80 |
90 |
110 |
120 |
140 |
160 |
178 |
216 |
|
|
L1 |
119 |
119 |
119 |
155 |
155 |
208 |
208 |
256 |
256 |
|
|
W |
110 |
110 |
110 |
132 |
132 |
165 |
165 |
211 |
211 |
|
|
H |
142 |
152 |
213 |
225 |
235 |
265 |
280 |
300 |
330 |
|
|
額定功率 |
10W |
10W |
15W |
15W |
15W |
25W |
25W |
50W |
50W |
|
|
額定電流 |
0.1A |
0.1A |
0.2A |
0.2A |
0.2A |
0.5 |
0.5 |
0.8A |
0.8A |
|
