W-100S不銹鋼遙控浮球閥
- 品牌： 沃茨實業
- 型號： W-100S
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
該遙控浮球閥是我公司參照國內外同類型的先進產品進行設計和制造的，閥體采用了全通道流線型設計。流體阻力小、流量大，密封效果好。由于在主閥上配裝了導管控制系統，利用水力操作，可自動控制水塔或水池的液面，保養簡單，靈活耐用，液位控制準確度高，水位不受水壓干擾且關閉緊密。 適用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
產品工作原理：
當管道從遙控浮球閥的進水端給水時，由于針閥、球閥和浮球閥是常開的，所以介質通過針閥進入閥蓋控制室后，又經球閥和浮球閥流進水箱，控制室內不能形成壓力，則進入主閥盤下面的入口壓力將主閥盤托起，打開主閥向水箱內大量供水，當水箱內的水位逐漸升高，浮起浮球后把浮球閥關閉時，閥蓋控制室內的水便逐漸增加壓力值至把主閥盤關閉，此時便起到了自動遙控的作用。

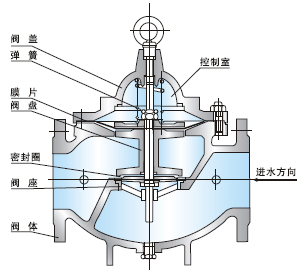

產品外形結構：
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
SS304不銹鋼 |
|
閥座 閥盤 |
銅合金 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
針型閥 |
銅合金 |
|
球閥 |
銅合金 |
|
浮球閥 |
銅合金 |
|
微型過濾器 |
不銹鋼 |

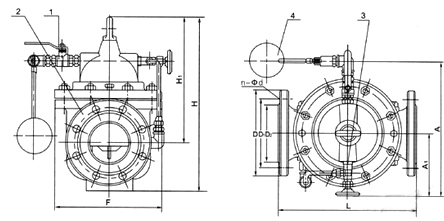

產品外形連接尺寸：
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
247 |
247 |
247 |
278 |
278 |
298 |
313 |
350 |
365 |
420 |
450 |
470 |
490 |
526 |
570 |
570 |
|
H |
342 |
342 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |
|
注：參數供參考，如有變動恕不另行通知 |
||||||||||||||||
安裝及調試：
1、主閥安裝于水池或高位水塔的進水管上，較佳的安裝方式是水平安裝在管線上，閥蓋朝上，其它安裝方式也可以達到操作功能。
2、安裝前要徹底清除管道內的雜物，徹底沖洗管道。安裝時要注意主閥體外水流標示箭頭，遵循方向安裝 。
3、主閥前要裝一只閘閥和一個過濾器，主閥后也要裝一只閘閥，以便維修。
4、W-100S遙控浮球閥試水時要先開啟主閥蓋上的球閥，然后慢慢開啟主閥前的閘閥，此時主閥應正常向水箱內供水，關閉電磁球閥，主閥也隨之關閉。
如果不能關閉，說明主閥盤下有臟物，清除臟物后再試。主閥供水時，浮球?qū)чy也同時流水，如果用手托起浮球，浮球?qū)чy關閉，則主閥也隨之關閉，證明浮球?qū)чy良好。
5、浮球閥裝于主閥上，為出廠時包裝方便，實際安裝如圖所示。
6、遙控浮球閥主閥導管進口處的微型過濾器要2-3個月清洗一次。
