不銹鋼手動焊接三片式球閥
- 品牌： 沃茨實業
- 型號： W-Q61F-16P
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
不銹鋼手動三片式球閥適用于 PN1.0～4.0MPa，工作溫度 -29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
產品特點：
（1）流體阻力小，全通徑的球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

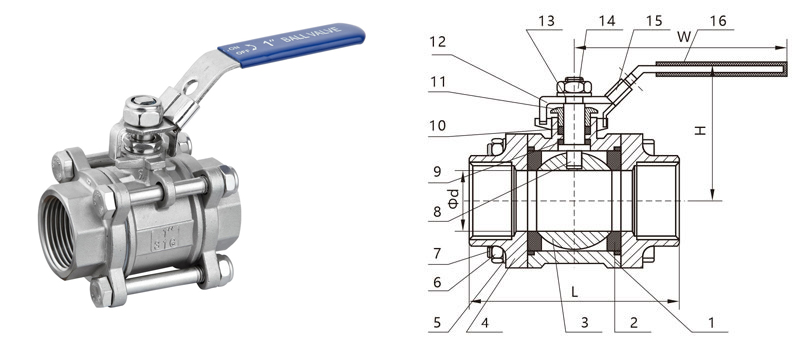

產品結構圖：
主要零部件材料：
|
序號項目 |
零配件 |
主要材質 |
|
1 |
閥體 |
WCB CF8 CF8M CF3M |
|
2 |
閥座 |
PTFE RPTFE |
|
3 |
球體 |
304 316 316L |
|
4 |
閥蓋 |
WCB CF8 CF8M CF3M |
|
5 |
彈墊 |
304 |
|
6 |
螺母 |
A2-70 304 |
|
7 |
螺栓 |
A2-70 304 |
|
8 |
閥桿 |
304 316 316L |
|
9 |
止推墊片 |
PTFE RPTFE |
|
10 |
填料 |
PTFE RPTFE |
|
11 |
壓蓋 |
304 |
|
12 |
手柄 |
201 304 |
|
13 |
彈墊 |
304 |
|
14 |
螺母 |
304 |
|
15 |
鎖裝置 |
201 304 |
|
16 |
手柄套 |
Plastic |
外形連接尺寸：
|
尺寸 |
Φd |
L |
H |
W |
|
|
1/4" |
DN6 |
10.5 |
65 |
52 |
95 |
|
3/8" |
DN10 |
12 |
65 |
52 |
95 |
|
1/2" |
DN15 |
15 |
70 |
55 |
100 |
|
3/4" |
DN20 |
20 |
80 |
63 |
115 |
|
1" |
DN25 |
25 |
90 |
75 |
125 |
|
1-1/4" |
DN32 |
32 |
105 |
81 |
145 |
|
1-1/2" |
DN40 |
38 |
112 |
95 |
160 |
|
2" |
DN50 |
49 |
140 |
110 |
175 |
|
2-1/2" |
DN65 |
65 |
170 |
131 |
220 |
|
3" |
DN80 |
78 |
186 |
140 |
240 |
|
4" |
DN100 |
98 |
222 |
170 |
315 |
安裝說明：
（1）取掉閥門兩端的保護蓋，在閥完全打開的狀態下進行沖洗清潔。
（2）安裝前應按規定的信號（電動或氣動）進行整機測試（防止因運輸產生振動影響使用性能），合格后方可上線安裝（接線按電動執行機構線路圖）。
（3）準備與管道連接前，須沖洗干凈管道中殘存的雜質（這些物質可能會損壞閥座和球）。
（4）在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。
（5）本類閥應安裝在管道的水平方向或垂直方向。
（6）安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來消除管線的偏離。
（7）與管道連接后，請用規定的扭矩交叉鎖緊螺紋。
