電子式電動套筒調節閥
- 品牌： 沃茨實業
- 型號： W-ZDLM
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
簡介：
上海沃茨W-ZDLM電動單座調節閥,由PS系列和3810系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
材質說明：
|
本體材質為碳鋼 |
||||
|
1 |
閥體 |
WCB |
LCB |
WC9 |
|
2 |
閥座 |
304 |
304 |
304 |
|
3 |
閥芯 |
304 |
304 |
304 |
|
4 |
導向套 |
304 |
304 |
304 |
|
5 |
閥蓋 |
WCB |
LCB |
WC9 |
|
6 |
閥桿 |
304 |
304 |
304 |
|
7 |
填料 |
PTFE/柔性石墨 |
||
|
8 |
彈簧 |
65Mn |
||
|
9 |
螺母 |
304 |
304 |
304 |
|
本體材質為不銹鋼 |
||||
|
1 |
閥體 |
CF8 |
CF8M |
CF3M |
|
2 |
閥座 |
304 |
316 |
316L |
|
3 |
閥芯 |
304 |
316 |
316L |
|
4 |
導向套 |
304 |
316 |
316L |
|
5 |
閥蓋 |
CF8 |
CF8M |
CF3M |
|
6 |
閥桿 |
304 |
316 |
316L |
|
7 |
填料 |
PTFE/柔性石墨 |
||
|
8 |
彈簧 |
65Mn |
||
|
9 |
螺母 |
304 |
316 |
316L |
ZDLM電子式電動套筒調節閥產品規格及主要數據：
|
公稱通徑mm |
G3/4” |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||||||||||||||||||
|
閥座通徑mm |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||||||||||||||
|
額定流量系數kv |
直線型 |
0.08 |
0.12 |
0.20 |
0.32 |
0.5 |
0.8 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
|||||||||||||||
|
等百分比
|
|
|
|
|
|
|
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
||||||||||||||||
|
公稱壓力(MPa) |
0.6,1.6， 2.5， 4.0， 6.4 |
|||||||||||||||||||||||||||||||||||||
|
行程 |
10 |
16 |
25 |
40 |
60 |
100 |
||||||||||||||||||||||||||||||||
|
流量特性 |
直線 |
直線，等百分比，快開 |
||||||||||||||||||||||||||||||||||||
|
工作溫度℃ |
-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，其它要求訂貨-100～600℃ |
|||||||||||||||||||||||||||||||||||||
|
法蘭尺寸 |
符合78-59、79-59標準，可按79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 |
|||||||||||||||||||||||||||||||||||||
|
閥體材質 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||||||||||||||||||||||||||||
|
閥芯材質 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
|||||||||||||||||||||||||||||||||||||
|
閥體型式 |
直通單座鑄造球型閥 |
|||||||||||||||||||||||||||||||||||||
|
上閥蓋型式 |
普通式（常溫），熱片式（中溫），長頸式（低溫） |
|||||||||||||||||||||||||||||||||||||
|
配用電動執行機構型號 |
PSL |
PSL-201 |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|||||||||||||||||||||||||||||||
|
361L |
381LSA-08 |
381LSA-20 |
381L-30 |
381L- |
381LSC-65 |
381LSC-99 |
||||||||||||||||||||||||||||||||
|
防爆型 |
381LXA-20 |
381LXB-30 |
381LXB- |
|
||||||||||||||||||||||||||||||||||
|

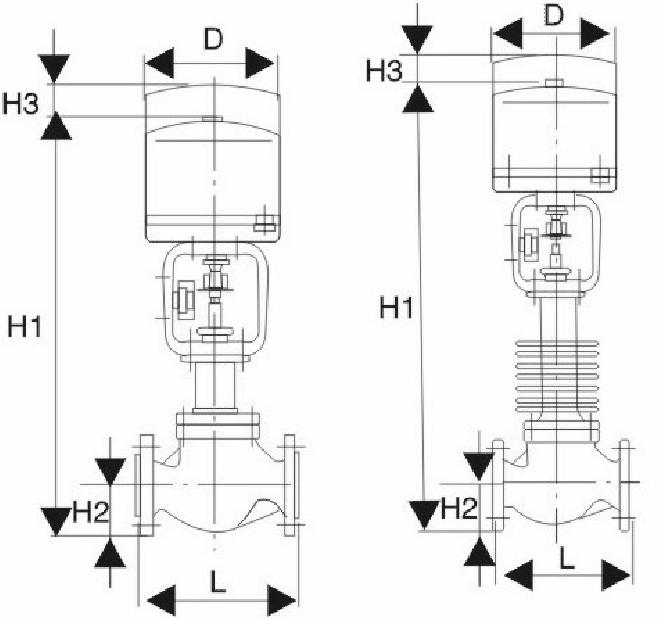

公通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|||||||||||||||||||||||||||
|
L(mm) |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
720 |
820 |
||||||||||||||||||||||||||
|
PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
760 |
850 |
|||||||||||||||||||||||||||
|
PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
800 |
870 |
|||||||||||||||||||||||||||
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
300 |
350 |
|||||||||||||||||||||||||||
|
配PSL |
H(mm) |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
|||||||||||||||||||||||||
|
散熱片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
1805 |
1825 |
|||||||||||||||||||||||||||
|
D(mm) |
176 |
225 |
||||||||||||||||||||||||||||||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
370 |
570 |
|||||||||||||||||||||||||||
|
配381L |
H(mm) |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
1345 |
1365 |
|||||||||||||||||||||||||
|
散熱片型 |
651 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
1625 |
1645 |
|||||||||||||||||||||||||||
|
D(mm) |
225 |
310 |
||||||||||||||||||||||||||||||||||||
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
418 |
618 |
|||||||||||||||||||||||||||
