動態平衡電動調節閥

更新：2016/5/23 14:12:36 點擊：

品牌：沃茨實業
型號： W-EDRV-16Q/C
電話： 021-31006111 021-31006222
手機： 13061905680 15821957931

產品介紹

產品概述：
上海沃茨W-EDRV動態平衡電動調節閥是區別于傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。具有優良的電動調節功能：能根據目標區域溫度控制信號的變化自動的調節閥門的開度，從而改變水流量，終使目標區域的實際溫度與設定溫度一致。

工作原理：

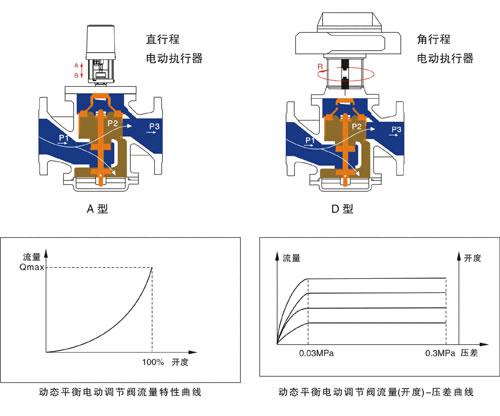

如下圖所示，在系統負荷波動較大的變流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差（P1-P3）也隨之變化：
⑴、當進口壓力P1升高時，（P1-P2）增大，這時電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低時，（P1-P2）減小，這時電動閥閥芯向下運動，使P1、P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3間的壓差始終保持不變。因此這種動閥的抗干擾能力強，具有動態平衡的功能；
⑵、當直行程電動執行器接受控制信號使閥軸延A—B向上下運動（或角行程電動執行器接受控制信號使閥軸延R向旋轉）時，P2、P3間的開度也隨之變化。由于不管系統壓差（P1-P3）如何變化，P2、P3間的壓差（P2-P3）始終不變，因此對應于任一開度位置，其輸送的水流量都是固定的，并且電動調節閥實際的流量特性曲線與其理想的流量特性曲線是一致的。因此這種電動調節閥較傳統的電動調節閥具有更好的調節特性。

EDRV動態平衡電動調節閥流量圖

材料：

閥體	球墨鑄鐵	電動執行器外殼	鋁合金
閥套	不銹鋼	閥芯	黃銅

技術參數：

產品型號	閥門形式	規格	壓差范圍 (KPa)	流量范圍 (m0/h)	工作壓力	流量誤差	流體溫度
A/D-EDRV1	二通	DN25	30-300	0.2-2.9	PN16	5％	0-100℃
A/D-EDRV2		DN32	30-300	0.5-4-7
A/D-EDRV3		DN40	30-300	1-7-7
A/D-EDRV4		DN50	30-300	2-12.1
A/D-EDRV8		DN65	30-300	3-20.4
A/D-EDRV9		DN80	30-300	5-30.8
A/D-EDRV10		DN1OO	30-300	10-45.3
A/D-EDRV11		DN125	30-300	15-70-7
A/D-EDRV12		DN150	30-300	20-101.8
A/D-EDRV13		DN200	33-300	5.0-360
A/D-EDRV14		DN250	22-210	4.O-460
