B型固定式動態流量平衡閥
- 品牌： 沃茨實業
- 型號： WA-B
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品概述：
上海沃茨B型固定式動態流量平衡閥，可在工作壓差范圍內準確的控制管路流量，使整個系統能時刻保持平衡。無需對整個管道進行煩瑣的阻力計算。無需人工調節，可省去大量人力，安裝空間也不受限制，同時也避免了人為的損壞性調節。能夠防止因流量過大而造成對設備的損耗，提高設備的耐用性和安全性。整個水系統簡潔、可靠，無須 安裝同程管道，節省初投資、安裝及材料費用。
主要技術參數：
基本規格：DN50-DN800
工作壓力：16Bar/25Bar
流量誤差：± 5%
工作溫度：0～120℃
閥體：球墨鑄鐵 (QT400-18)
閥膽：不銹鋼 (304-2B)
彈簧：不銹鋼 (1Cr18Ni9)
O 型圈：丁腈橡膠 (N220SH)

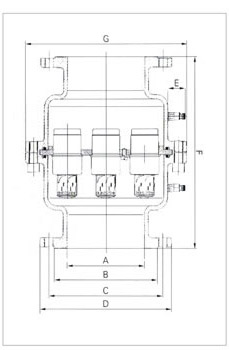

產品結構圖：
主要外形尺寸：
單位：mm
|
口徑 |
B(am) |
C(mm) |
D(mm) |
E(am) |
F(mm) |
G(mm) |
重量 (Kg) |
|
DN50 |
99 |
125 |
165 |
38 |
239 |
218 |
16 |
|
DN65 |
188 |
145 |
185 |
38 |
239 |
218 |
19 |
|
DN80 |
132 |
160 |
200 |
38 |
239 |
218 |
22 |
|
DN100 |
156 |
190 |
235 |
38 |
365 |
270 |
38 |
|
DN125 |
184 |
220 |
270 |
38 |
365 |
295 |
46 |
|
DN150 |
211 |
250 |
300 |
38 |
410 |
354 |
66 |
|
DN200 |
274 |
310 |
360 |
38 |
430 |
484 |
96 |
|
DN250 |
330 |
370 |
425 |
38 |
456 |
488 |
128 |
|
DN300 |
389 |
430 |
485 |
38 |
466 |
565 |
187 |
|
DN350 |
448 |
490 |
555 |
38 |
479 |
700 |
249 |
|
DN400 |
503 |
550 |
620 |
38 |
504 |
790 |
356 |
|
DN450 |
548 |
640 |
670 |
38 |
517 |
800 |
418 |
|
DN500 |
609 |
660 |
730 |
38 |
520 |
880 |
518 |
|
DN600 |
720 |
770 |
845 |
38 |
554 |
1050 |
718 |
|
DN800 |
928 |
990 |
1085 |
38 |
557 |
1260 |
865 |
