ZYC動態壓差平衡閥
- 品牌： 沃茨實業
- 型號： ZYC
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品概述：
上海沃茨ZYC動態壓差平衡閥是一種利用介質自身的壓力變化進行自我控制而保持流經該被控系統介質壓差不變的閥門。適用于供暖方式采用雙管系統的壓差控制，確保系統基本不變，降低噪音，平衡阻力，消除熱網和水力失調。
主要技術參數：
公稱壓力：1.6MPa
公稱通徑：15～600mm
口徑：DN15～300mm
壓力：0.6MPa～1.6MPa
材質：HT200WCB304
適用介質：水、油等非腐蝕性液體
適用溫度：0～100℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598
ZYC動態壓差平衡閥材料：
|
零件名稱 |
閥體、閥蓋、閥瓣、填料壓套 |
閥桿密封圈 |
閥桿螺母 |
墊圈 |
填料 |
|
材料 |
灰鑄鐵、球鐵 |
不銹鋼 |
鑄銅 |
橡膠石棉板 |
膨脹石墨 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|

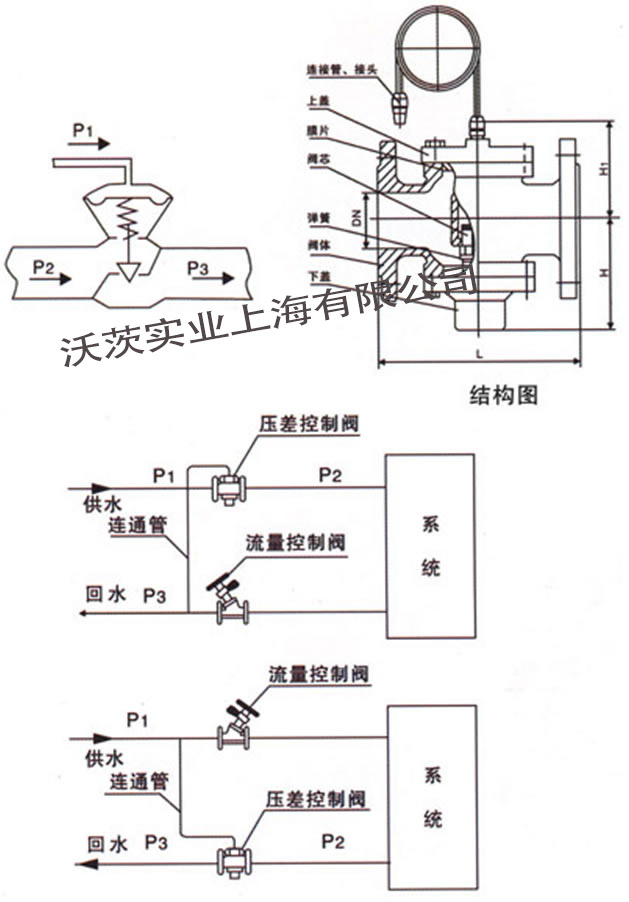

動態壓差平衡閥結構圖：
動態壓差平衡閥主要連接尺寸：
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
495 |
622 |
698 |
787 |
914 |
978 |
1295 |
|
H |
150 |
160 |
182 |
192 |
250 |
264 |
380 |
413 |
446 |
540 |
623 |
687 |
782 |
914 |
968 |
1037 |
1440 |
1790 |
|
H1 |
160 |
170 |
197 |
207 |
270 |
284 |
410 |
448 |
506 |
595 |
688 |
762 |
867 |
1009 |
1073 |
1152 |
1440 |
1790 |
