CARX復合式排氣閥
- 品牌： 沃茨實業
- 型號： CARX
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
CARX復合式排氣閥產品簡介：
沃茨實業CARX型復合式排氣閥閥體為圓桶狀，內件包括不銹鋼球、閥桿及閥瓣。本閥安裝在泵出口處或送配水管線中，用來排除集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。
當管內開始注水時，閥瓣處在開啟位置，進行大量排氣，當空氣排完時，閥內充滿水，浮球上升并帶動閥瓣關閉，停止排氣，當管內水正常輸送時，如有少量空氣聚集在閥內到相當程度，閥內水位下降，浮球隨之下降，此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。注：不能在污水管道上使用。
產品主要零部件材料：
|
零件名稱 |
閥體、閥蓋 |
浮球 |
杠桿架 |
杠桿 |
塞頭 |
|
材料 |
球墨鑄鐵、鑄鐵 |
不銹鋼 |
不銹鋼 |
鋁青銅 |
鋁青銅 |

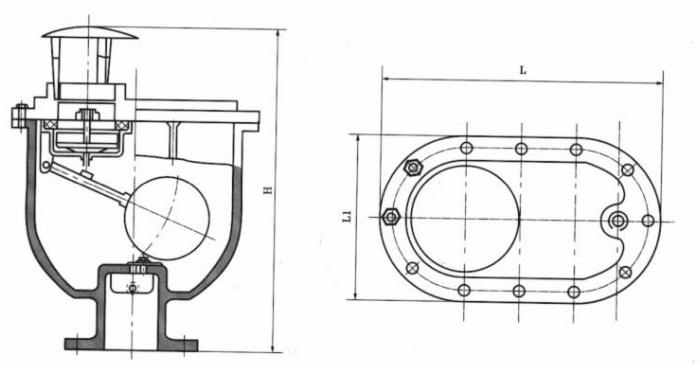

CARX復合式排氣閥結構圖：
產品外形連接尺寸：
|
DN（mm） |
25 |
32 |
50 |
65 |
80 |
100 |
150 |
200 |
|
L |
280 |
280 |
360 |
360 |
400 |
465 |
537 |
537 |
|
L1 |
176 |
176 |
208 |
208 |
244 |
275 |
332 |
332 |
|
H |
330 |
330 |
475 |
475 |
552 |
623 |
686 |
686 |
