YB43X固定比例式減壓閥
- 品牌： 沃茨實業
- 型號： YB43X
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
上海沃茨YB43X固定比例式減壓閥在壓力P1的作用下，浮動活塞被推開，介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力，也就是在管路有壓力的情況下，活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化，閥后靜壓及動壓按比例可減至相應的壓力值。
產品特點：
運用液壓原理控制調節，結構簡單
減壓比例準確， 大流量通行
既減動壓， 也減靜壓
運行平穩無噪音、無震動、消減水錘、保護管網
適用于任意角度安裝
重量輕、體積小、安裝維修方便
產品主要零部件：
|
零件名稱 |
材質 |
|
閥體、限位座 |
鑄鐵、不銹鋼、錫青銅 |
|
活塞 |
不銹鋼、錫青銅、合金鋁 |
|
膠墊 |
丁腈橡膠、三元乙丙 |
|
"O"型圈 |
硅橡膠、三元乙丙 |
產品主要技術參數：
|
工作壓力（MPa) |
1.0 |
1.6 |
|
強度試驗（MPa) |
1.5 |
2.4 |
|
密封試驗（MPa) |
1.1 |
1.76 |
|
工作溫度（℃） |
≤80、≤150 |
|
用途
|
工業、生活給水、空調、采暖及消防系統
|
|

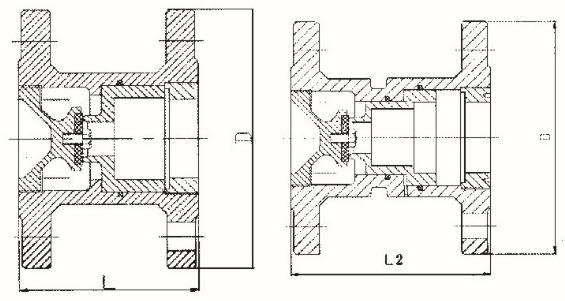

產品結構圖：
產品外形連接尺寸：
|
型 號 |
規格DN(mm) |
L(mm) |
D(mm) |
重量 |
|
YB43X |
50 |
88 |
160 |
6 |
|
65 |
95 |
180 |
9 |
|
|
80 |
108 |
195 |
11 |
|
|
100 |
125 |
215 |
15 |
|
|
125 |
152 |
245 |
27 |
|
|
150 |
172 |
280 |
31 |
