VA7010電動二通閥
- 品牌： 沃茨實業
- 型號： W-VA7010
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
沃茨實業W-VA7010系列開關式電動二通閥由VA7010系列閥門驅動器和VA7010系列銅閥組成。用于控制冷水或熱水空調系統管道的開啟或關閉，達到控制室溫之目的。驅動器由單向磁滯同步電機驅動，閥門彈簧復位。閥門不工作時處于常閉狀態，當需要工作時，由溫控器提供一個開啟信號，使電動閥接通交流電源而動作，開啟閥門，冷凍水或熱水進入風機盤管，為房間提供冷氣或暖氣；當室溫達到溫控器設定值時，溫控器令電動閥斷電，復位彈簧使閥門關閉，從而截?cái)噙M(jìn)入風機盤管的水流。通過閥門關閉或開啟，使室溫始終保持在溫控器設定的溫度范圍內。
VA7010系列電動閥之驅動器與閥體采用螺套聯接方式，可以在閥門安裝之后，再安裝驅動器，現場裝配，接線靈活、方便。
驅動器之平面設計可以貼近墻面安裝，占用空間小。產品可靠耐用，工作噪音低，并能在隱蔽式風機盤管裝置內常出現的高溫環境可靠工作。
材質說明：
閥體材料：鍛造黃銅
密封材料：丁腈橡膠
驅動器蓋：阻燃ABS工程塑料
介質溫度：＜94℃
閥桿材料：不銹鋼(A1S1302)
驅動器底盤：壓鑄鋁合金
工作介質：水
產品規格及主要數據：
驅動器主要技術參數
|
型號 |
額定電壓 |
功率 |
驅動方式 |
與SRV2000閥配合動作時間 |
凈重 |
|
VA7010-220
VA7010-110 |
AC220V±10% |
7W |
單向電機驅動 |
全開時間：通電后約10秒 |
0.3 |
|
AC110V±10% |
|||||
|
VA7010-24 |
AC24V±10% |
銅閥主要技術參數
|
產品型號 |
閥門形式 |
聯接螺紋 |
流量系數 |
關閉壓差 |
工作 |
流體 |
環境 |
儲存 |
承壓 |
|
VA7010-15 |
常閉二通閥 |
G1/2 |
1.5 |
0.25 |
冷凍/ |
2-94℃ |
0-60℃ |
-20-65℃ |
1.6 |
|
VA7010-15 |
混合三通閥 |
G1/2 |
1.5 |
0.25 |
|||||
|
VA7010-20 |
常閉二通閥 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-20 |
混合三通閥 |
G3/4 |
2.5 |
0.1 |
|||||
|
VA7010-25 |
常閉二通閥 |
G1 |
4.8 |
0.06 |
|||||
|
VA7010-25 |
混合三通閥 |
G1 |
4.8 |
0.06 |

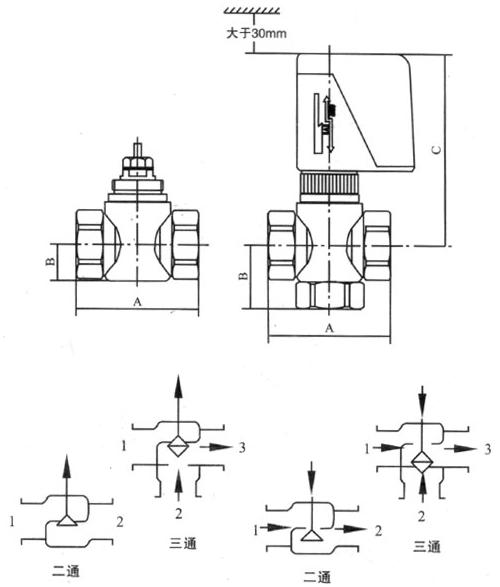

產品結構圖：
外形尺寸：
|
型號 |
尺 寸 |
凈 重 |
|
|
A |
B |
||
|
VA7010-15 |
55 |
113 |
0.60 |
|
VA7010-15 |
55 |
128 |
0.60 |
|
VA7010-20 |
66 |
124 |
0.65 |
|
VA7010-20 |
66 |
137 |
0.65 |
|
VA7010-25 |
90 |
129 |
0.70 |
|
VA7010-25 |
90 |
145 |
0.70 |
