法蘭電動二通閥
- 品牌： 沃茨實業
- 型號： W-VB7200
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
沃茨實業W-VB7200系法蘭電動二通閥配以電子驅動控制裝置后，能調節蒸汽或冷、熱水的流量，廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。
VA7200產品執行器簡介：
VA-7200系列驅動器，與VB-7200系列閥門配用亦可通過不同的連接器與其它閥門配用。
工作原理：
驅動器是由可逆同步馬達驅動，并帶磁性離合器。馬達通過馬達轉子與離合器所產生的磁性作用，能在停頓的情況下產生穩定的扭力。故此當馬達設有電流通過時能穩定地停頓在任何一點，當閥門全開或全關時磁離合器分離，停止調節。驅動器的遞增式或比例式控制器所發訊號能使馬達順時轉動或逆時轉動。
特 點：
24V交流電壓的同步可逆轉馬達。
1000力。
限位磁性離合器。
動作利用齒輪傳送，輸出齒輪螺桿組采用繞中
心軸旋轉的平面滾動軸承，閥軸則采用螺
絲管道以及定位圓片。
閥動位置指示器。
防火的ABS塑料外罩。
可附加手動控制桿。
現場安裝方便。
適合23mm以下的直行程調節閥。
材質說明：
|
閥體 |
鑄鋼 WCB 鑄鐵 不銹鋼 |
|
閥瓣、閥桿、閥座 |
不銹鋼 |
|
填料 |
聚四氟乙烯 |

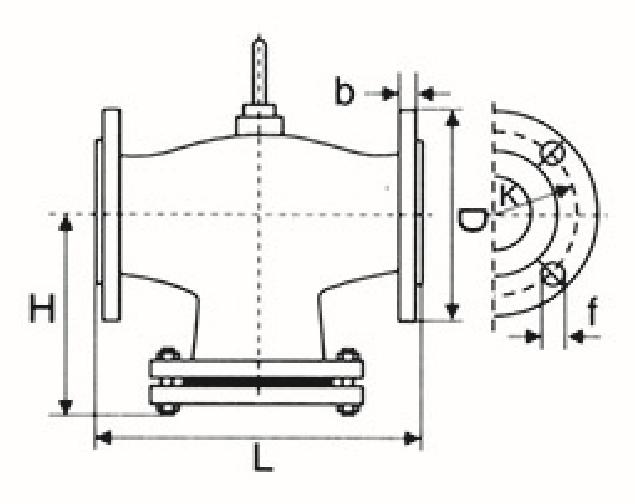

產品結構圖：
產品規格及主要數據：
|
常規閥型號 |
口徑 |
形 式 |
L |
H |
D |
b |
a |
f |
法蘭 |
重量 |
行程 |
|
VB-7200 |
65 |
2通 |
290 |
148 |
185 |
20 |
145 |
18 |
4 |
23 |
45 |
|
VB-7200 |
80 |
310 |
185 |
200 |
20 |
160 |
18 |
8 |
31 |
45 |
|
|
VB-7200 |
100 |
350 |
206 |
220 |
20 |
180 |
18 |
8 |
39 |
45 |
|
|
VB-7200 |
125 |
400 |
227 |
250 |
22 |
210 |
18 |
8 |
66.5 |
45 |
|
|
VB-7200 |
150 |
480 |
272 |
285 |
22 |
240 |
22 |
8 |
87 |
45 |
|
|
VB-7200 |
200 |
533 |
279 |
340 |
30 |
295 |
22 |
12 |
90 |
45 |
|
|
|
|||||||||||
|
VB-7300 |
65 |
3通 |
290 |
158 |
185 |
20 |
145 |
18 |
4 |
25 |
45 |
|
VB-7300 |
80 |
310 |
195 |
200 |
20 |
160 |
18 |
8 |
26 |
45 |
|
|
VB-7300 |
100 |
350 |
216 |
220 |
20 |
180 |
18 |
8 |
32 |
45 |
|
|
VB-7300 |
125 |
400 |
237 |
250 |
22 |
210 |
18 |
8 |
58 |
45 |
|
|
VB-7300 |
150 |
480 |
282 |
285 |
22 |
240 |
22 |
8 |
76 |
45 |
|
|
VB-7300 |
200 |
533 |
289 |
340 |
30 |
295 |
22 |
12 |
97 |
45 |
|
