金屬波紋管

更新：2016/4/20 15:55:12 點擊：

品牌：沃茨實業
型號： JDZ
電話： 021-31006111 021-31006222
手機： 13061905680 15821957931

產品介紹

產品簡介：

上海沃茨金屬波紋管是一種外型象規則的波浪樣的管材，常用的金屬波紋管有碳鋼的，和不銹鋼的，也有鋼質襯塑的、鋁質的等等。主要用于需要很小的彎曲半徑非同心軸向傳動，或者不規則轉彎、伸縮，或者吸收管道的熱變形等，或者不便于用固定彎頭安裝的場合做管道與管道的連接，或者管道與設備的連接使用。

金屬波紋管作為敏感元件、減震元件、補償元件、密封元件、閥門元件及管路連接件，廣泛應用于自動控制和測量?jī)x表、真空技術、機械工業、電力工業、交通運輸及原子能工業等領域。

金屬波紋管因其用途不同而選擇不同的金屬材料。因其材質不同，故所加工制作的金屬波紋管性能及用途也有所不同。

材質說明：

黃銅

波紋管 H80 H -60℃～+100℃ 彈性較低，遲滯和后效較大，釬焊性較好�？捎糜诜歉g介質和精度不高的儀器儀表中作為測量元件。

錫青銅

波紋管 QSn6.5～0.1 X -60℃～+100℃ 彈性、強度和耐蝕均好，遲滯和彈性后效較小，釬焊性較好，廣泛用作測量元件。

鈹青銅

波紋管 QBe2 P -60℃～+150℃ 具有很小的遲滯和彈性后效，很高的彈性穩定性、耐腐蝕、無磁性。多用于高精度的測量?jī)x表中。

不銹鋼

波紋管 1Cr18Ni9Ti G -194℃～+400℃ 具有很高的彎曲疲勞強度和耐蝕性，焊接性能良好�？捎米鞲g性介質中的測量、密封、連接和補償元件。

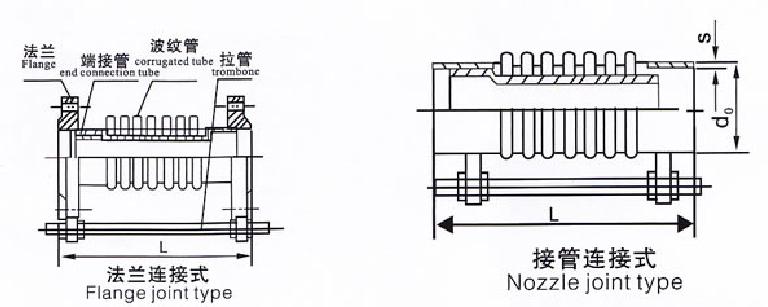

金屬波紋管結構圖：

金屬波紋管結構圖

產品規格及主要數據：

公稱壓力 PN MPa	公稱通徑 DN	產品代號	尺寸						供貨長度 L mm
公稱壓力 PN MPa	公稱通徑 DN	產品代號	D	D1	n-d	d1	L1	L2	供貨長度 L mm
2.5	40	JDZ	39	110	4-Φ18	85	105	60	300-6000
	50	JDZ	49	125	4-Φ18	100	115	70	350-6000
	65	JDZ	61	145	8-Φ18	120	125	75	400-6000
	80	JDZ	75	160	8-Φ18	135	130	80	400-6000
	100	JDZ	99	190	8-Φ23	160	145	90	500-6000
	125	JDZ	123	220	8-Φ25	188	155	95	550-6000
	150	JDZ	149	250	8-Φ25	218	155	95	550-6000
	200	JDZ	198	310	12-Φ25	278	170	110	600-6000
	250	JDZ	248	370	12-Φ30	332	175	110
	300	JDZ	298	430	16-Φ30	390	200	135
1.6	40	JDZ	39	110	4-Φ18	85	105	60	300-6000
	50	JDZ	49	125		100	115	70	350-6000
	65	JDZ	61	145		120	125	75	400-6000
	80	JDZ	75	160	8-Φ18	135	130	80	400-6000
	100	JDZ	99	180		155	145	90	500-6000
	125	JDZ	123	210		185	155	95	550-6000
	150	JDZ	149	240	8-Φ23	210	155	95	550-6000
	200	JDZ	198	295	12-Φ23	265	170	110	600-6000
	250	JDZ	248	355	12-Φ25	320	175	110
	300	JDZ	298	410	12-Φ25	375	200	135
	350	JDZ	348	470	16-Φ25	435	215	150	700-6000
	400	JDZ	398	525	16-Φ30	485	235	160	700-6000
