WFS水流開關
- 品牌： 沃茨實業
- 型號： WFS
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
水流開關應用：
WFS水流開關具有Spdt輸出，性能優異，高精度可靠性，可安裝在水管和對銅無腐蝕性液體中，當液體流量達到整定速率時，可不到整定點，其一個回路關閉，另一個回路打開，典型應用于連鎖作用或斷流保護的場所。
WFS系列開關用0℃以上液體介質，它亦可于高鹽或氯氣的液體，但是非易燃介質。
WFS水流開關可以安裝在戶外，但需注意防雨，可以水平或垂直安裝在管道中，需保持兩邊5倍的管道直徑的均流管道。
WFS水流開關用于操作控制而因操作失誤造成設備損失，安裝人員有必要增加安全控制，報警影視系統，以防控制失效的發生。
注：流量開關不能遭水擊，如在流量開關下游裝有快速閉合閥，需要使用節流器。
技術參數：
|
工作壓力 |
10bar(1000KPa) |
|
耐壓力 |
17.5bar(91750KPa) |
|
緣電阻 |
Over 100W.DC500VM |
|
耐壓 |
AC1500V/1分鐘 |
|
觸點壽命 |
1000K周期 |
|
婆紋管壽命 |
500K周期 |
|
液體溫度 |
100℃(212F) |
流量控制范圍：
|
類別 |
流量范圍 LPM(GPM) |
||||
|
(inch)管片 |
流向片 |
小 |
|
||
|
On-Flow |
Off-Flow |
On-Flow |
Off-Flow |
||
|
1 |
1 |
5(4.0) |
8(2.0) |
45(12.0) |
41(11.0) |
|
11/4 |
|
26(6.9) |
13(3.4) |
75(20.0) |
68(18.0) |
|
11/2 |
|
29(7.0) |
20(5.3) |
105(28.0) |
94(25.0) |
|
2 |
2 |
34(9.0) |
17(5.4) |
120(32.0) |
105(28.0) |
|
21/2 |
|
60(16.0) |
34(9.0) |
210(55.0) |
188(50.0) |
|
3 |
|
68(18.0) |
30(8.0) |
288(76.0) |
275(73.0) |
|
4 |
3 |
128(34.0) |
64(17.0) |
412(109.0) |
360(95.0) |
|
5 |
|
225(59.0) |
113(30.0) |
750(198.0) |
652(172.0) |
|
6 |
|
345(91.0) |
172(45.0) |
1125(297.0) |
975(258.0) |

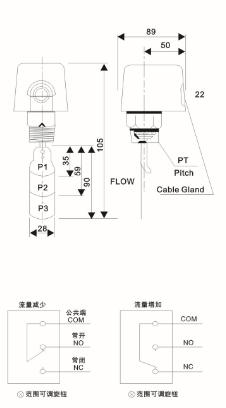

產品結構及接線圖：
