KXT橡膠軟接頭

更新：2016/4/20 16:01:54 點擊：

品牌：沃茨實業
型號： KXT
電話： 021-31006111 021-31006222
手機： 13061905680 15821957931

產品介紹

產品簡介：

上海沃茨KXT 橡膠軟接頭俗稱可曲撓橡膠接頭，其產品廣泛應用于水、電、化工、船泊系統，主要性能耐壓高、彈性好(可軸向、橫向角向位移)降噪音、質量輕、減震動、安裝方便、使用靈活、便于拆換維修，同時具有耐酸、耐堿、耐油等特點。該產品在使用過程中耐天氣自然變化可自動延伸。其結構材料采用浸膠尼龍簾子布內外面采用高強度耐老化性橡膠材料。為防止該產品在長期使用中自然萎縮和減少老化破裂，采用網狀鋼絲進行多體保護。

材質介質說明：

接頭顏色：黑色,實物顏色見商品展示圖片.

適用范圍：酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、天然氣等

接頭認證：國際 ISO9001 (附證書)

接頭材質：環保型優質合成橡膠;產品環保無污染,不含鉛等有毒物.

減震等級：A級，減震性特佳

工作溫度：-40度至80度(還可加工耐高溫接頭)

使用方法：先將接頭法蘭與對應法蘭孔位置相照應,然后將固定螺絲穿過法蘭孔，并用板手將螺栓對稱逐步加壓擰緊.

適用介質：海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、蒸汽和顆粒粉狀。

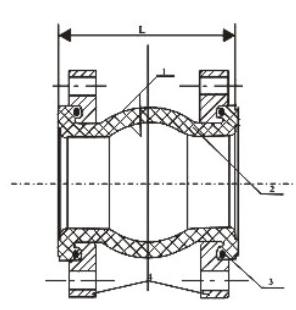

KXT橡膠軟接頭結構圖：

產品規格及主要數據：

公稱通徑DN		長度 L mm	法蘭厚度 b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑D1mm	軸向位移mm		橫向位移 mm	偏轉角度 a1+a2
mm	英寸	長度 L mm	法蘭厚度 b mm	螺栓數 n	螺栓孔直徑 mm	螺栓孔中心圓直徑D1mm	伸長	壓縮	橫向位移 mm	偏轉角度 a1+a2
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	6	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	400	40	52	48	2390	25	35	30	10
2400	96	400	41	56	48	2600	25	35	30	10
2600	104	450	42	60	54	2810	25	35	30	10
2800	112	450	45	64	54	3020	25	35	30	10
3000	120	450	50	68	54	3220	25	35	30	1
