氣動O型切斷球閥
- 品牌： 沃茨實業
- 型號： O型
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
沃茨實業氣動O型切斷球閥主要用于截斷或接通管路中的介質，亦可用于流體的調節與控制，它具有結構簡單、體積小、重 量輕、操作方便等優點，可廣泛地應用于石油、 化工、水電、輕紡等工業生產進程地自動調節和遠程控制中。與其它氣動球閥類相比，具有以下一些優點。
1、流體阻力小、球閥是閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平衡靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈藥性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封好，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸價防止閥桿噴出，如火災造成閥桿密封壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
主要技術參數：
|
公稱通徑DN（mm） |
50-200 |
||||||
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
4.0 |
||||
|
公稱壓力 |
強度試驗 |
2.4 |
3.8 |
6.4 |
|||
|
密封試驗 |
1.8 |
2.8 |
4.4 |
||||
|
材料\材料代號 |
C |
P |
R |
||||
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|||
|
球體 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
||||
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
||||||
|
填料 |
聚四氟乙烯、柔性石墨 |
||||||
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|||
|
適用溫度 |
-28℃～300℃ |
||||||
|
執行器 |
型號 |
GT或AW系列 |
|||||
|
氣源壓力 |
0.3-0.7MPa |
||||||
|
執行標準 |
設計制造 |
結構長度 |
法蘭尺寸 |
壓力溫度 |
試驗檢驗 |
||
|
GBT/12237 |
GB12221 |
GB9113 |
GB9131 |
GB13927 |
|||

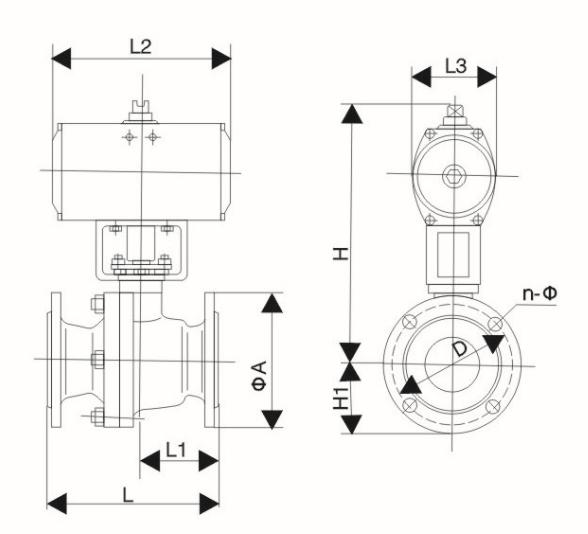

氣動O型切斷球閥結構示意圖：
產品外形連接尺寸：
|
公稱通徑 |
尺寸 |
執行器型號 |
|||||||||||||||
|
1.6MPa |
2.5MPa |
4.0MPa |
|||||||||||||||
|
L |
D |
D1 |
b |
Z-D |
L |
D |
D1 |
b |
Z-D |
L |
D |
D1 |
b |
Z-D |
1.6、2.5MPa |
4.0MPa |
|
|
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
GTD-52 |
GTD-65 |
|
20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
150 |
105 |
75 |
16 |
4-14 |
GTD-52 |
GTD-65 |
|
25 |
140 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
160 |
115 |
85 |
16 |
4-14 |
GTD-52 |
GTD-65 |
|
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
180 |
135 |
100 |
18 |
4-18 |
GTD-65 |
GTD-80 |
|
40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
200 |
145 |
110 |
18 |
4-18 |
GTD-80 |
GTD-80 |
|
50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
230 |
160 |
125 |
20 |
4-18 |
GTD-80 |
GTD-100 |
|
65 |
222 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
290 |
180 |
145 |
22 |
8-18 |
GTD-100 |
GTD-100 |
|
80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
310 |
195 |
160 |
22 |
8-18 |
GTD-100 |
GTD-115 |
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
350 |
230 |
190 |
24 |
8-23 |
GTD-115 |
GTD-125 |
|
125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
400 |
270 |
220 |
28 |
8-25 |
GTD-160 |
GTD-190 |
|
150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
480 |
300 |
250 |
30 |
8-25 |
GTD-90 |
AW17 |
|
200 |
457 |
335 |
295 |
26 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
375 |
320 |
38 |
12-30 |
AW17 |
AW17 |
