ZJHQ氣動薄膜三通調節閥
- 品牌： 沃茨實業
- 型號： ZJHQ、ZJHX
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
氣動薄膜三通調節閥產品簡介：
沃茨實業ZJHQ、ZJHX氣動薄膜三通合流、分流調節閥采用圓筒型薄壁窗口形閥芯導向，不同于柱塞形閥芯的襯套導向。配用多彈簧執行機構，具有結構簡單、重量輕、體積小、拆裝方便等優點。廣泛應用于控制氣體、液體等介質的工藝參加如壓力、流量、溫度、液位保持在給定值。適合于把一種流體通過三通閥分成二路流出或理把兩種流體經三通閥合并成一種流體的場合。
本系列產品有三通合流及三通分流兩種。公稱壓力有PN16、40、64；公稱通徑范圍DN25—300。適用流體溫度由-60℃至+450℃。泄漏量標準為Ⅳ級。流量特性有直線、拋物線兩種。
結構特點：
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti
波紋膜片：丁腈橡膠夾增強滌綸織物
填 料：聚四氟乙烯、柔性石墨
彈 簧：60Si2Mn
膜 蓋：A3
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯 套：2Cr13
墊 片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片

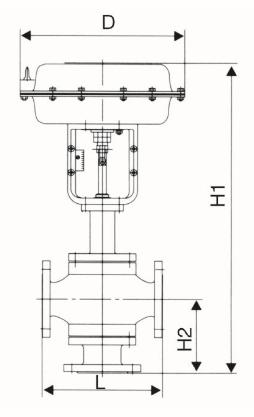

氣動薄膜三通調節閥產品結構圖：
產品外形連接尺寸：
|
公通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L(mm) |
PN1.6MPa |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
410 |
450 |
550 |
635 |
720 |
|
PN4.0MPa |
190 |
210 |
230 |
255 |
285 |
310 |
355 |
425 |
460 |
560 |
660 |
740 |
|
|
PN6.4MPa |
200 |
210 |
235 |
265 |
295 |
320 |
370 |
440 |
475 |
570 |
670 |
770 |
|
|
H1(mm) |
PN1.6MPa |
140 |
150 |
160 |
180 |
200 |
220 |
220 |
256 |
278 |
322 |
540 |
612 |
|
PN4.0MPa |
150 |
160 |
170 |
190 |
220 |
232 |
256 |
295 |
313 |
372 |
540 |
612 |
|
|
PN6.4MPa |
160 |
170 |
180 |
200 |
220 |
242 |
266 |
300 |
318 |
382 |
540 |
612 |
|
|
H(mm) |
普通型 |
435 |
441 |
465 |
480 |
584 |
585 |
575 |
762 |
772 |
792 |
1203 |
1234 |
|
散熱片型 |
565 |
571 |
595 |
610 |
631 |
748 |
738 |
961 |
971 |
989 |
1525 |
1554 |
|
|
D(mm) |
285 |
360 |
470 |
||||||||||
|
重量(KG) |
72 |
75 |
81 |
88 |
135 |
158 |
190 |
262 |
322 |
450 |
550 |
600 |
|
