Q641F氣動調節球閥
- 品牌： 沃茨實業
- 型號： D641F
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
D641F氣動調節球閥結構緊湊，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修。氣動調節球閥主要用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。氣動調節球閥主要用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，可用于流體的調節與控制，它與其它閥類相比，具有以下一些優點：
（1）流體阻力小、球閥是閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易損壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封損壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
產品主要性能參數：
|
公稱通徑DN(mm) |
DN15～DN300 |
|
公稱壓力 |
1.6、4.0、6.4MPa、ANSI150、300(Lb)、JIS10、20K |
|
適用介質 |
水、石油、硝酸類、醋酸類、粘性流體、漿料、強氧化性介質等 |
|
介質溫度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5級標準 |
|
球體轉角 |
90° |
|
閥體材制質 |
A105、F304、F316、WCB、FZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3M |
|
閥座材料 |
聚四氟乙烯(常溫)、特制PPL(高溫) |
|
防爆級組 |
dⅡBT4(d2c4)(可供普通型、防爆型二種規格) |
|
電磁閥電源 |
220VAC、24VDC |
|
氣源壓力 MPa |
0.4～0.7MPa |
|
固有可調比 R |
100:1 |

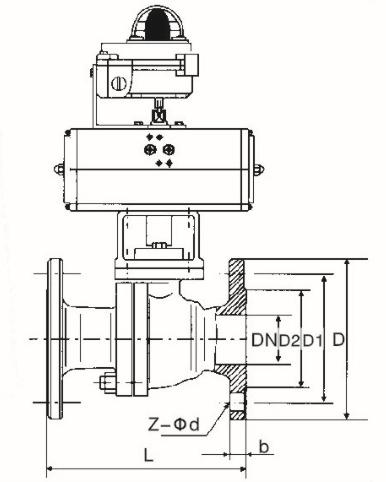

D641F氣動調節球閥產品結構圖：
產品外形連接尺寸：
|
公稱通徑DN(mm) |
主要尺寸 |
法蘭尺寸 |
|||||||||
|
PN1.6MPa |
PN2.5MPa |
||||||||||
|
L |
H |
W |
D |
D1 |
D2 |
n-φd |
D |
D1 |
D2 |
n-φd |
|
|
15 |
130 |
185 |
140 |
95 |
65 |
46 |
4-14 |
95 |
65 |
46 |
4-14 |
|
20 |
140 |
191 |
140 |
105 |
75 |
45 |
4-14 |
105 |
75 |
56 |
4-14 |
|
25 |
150 |
193 |
140 |
115 |
85 |
65 |
4-14 |
115 |
85 |
65 |
4-14 |
|
32 |
165 |
212 |
164 |
140 |
100 |
76 |
4-18 |
140 |
100 |
76 |
4-18 |
|
40 |
180 |
217 |
164 |
150 |
110 |
84 |
4-18 |
150 |
110 |
84 |
4-18 |
|
50 |
200 |
260 |
190 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
220 |
293 |
210 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
8-18 |
|
80 |
250 |
323 |
247 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
280 |
382 |
276 |
220 |
180 |
156 |
8-18 |
235 |
190 |
156 |
8-22 |
|
125 |
320 |
468 |
348 |
250 |
210 |
184 |
8-18 |
270 |
220 |
184 |
8-26 |
|
150 |
360 |
510 |
378 |
285 |
240 |
211 |
8-22 |
300 |
250 |
211 |
8-26 |
|
200 |
400 |
655 |
524 |
340 |
295 |
266 |
12-22 |
360 |
310 |
274 |
12-26 |
|
250 |
630 |
/ |
/ |
405 |
355 |
319 |
12-26 |
425 |
370 |
330 |
12-30 |
|
300 |
750 |
/ |
/ |
460 |
410 |
370 |
12-26 |
485 |
430 |
389 |
16-30 |
