氣動薄型球閥
- 品牌： 沃茨實業
- 型號： W-Q672F-16
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介|：
W-Q672F薄型氣動球閥閥體是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。它采用高平臺設計，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。
執行標準：
設計制造 GB12237
結構長度 GB12221
法蘭尺寸 GB9113
試驗檢驗 GB13927
產品性能參數：
|
公稱通徑DN（mm） |
15-150 |
||
|
公稱壓力PN(MPa) |
1.6 |
2.5 |
|
|
公稱壓力 |
強度試驗 |
2.4 |
3.75 |
|
密封試驗 |
1.76 |
2.75 |
|
|
適用溫度 |
-28℃ - 250℃ |
||
|
適用介質 |
水、蒸汽、油品、硝酸類 |
||
產品主要零部件材料：
|
材料\材料代號 |
C |
P |
R |
|
|
主 要
零 件 |
閥 體 |
WCB |
ZG1Cr 18Ni 9Ti |
ZG0Cr 18Ni 12Mo2Ti |
|
球 體 |
WCB |
ZG1Cr 18Ni 9Ti |
ZG0Cr 18Ni 12Mo2Ti |
|
|
閥 桿 |
2Cr13 |
1Cr 18Ni 9Ti |
0Cr 18Ni 12Mo2Ti |
|
|
密封圈 |
增強聚四氟乙烯 對位聚苯 |
|||
|
填 料 |
聚四氟乙烯 柔性石墨 |
|||

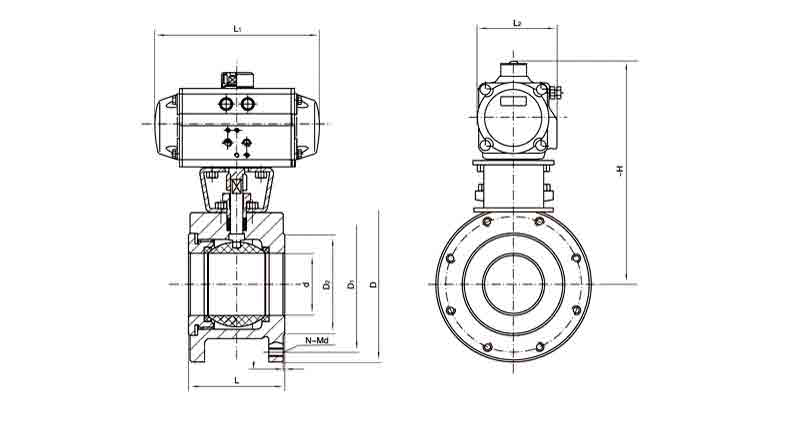

Q672F薄型氣動球閥結構圖：
產品外形連接尺寸：
|
公稱通徑 |
尺 寸 |
|||||||
|
L |
D |
D1 |
D2 |
d |
b |
f |
Z-Md |
|
|
15 |
35 |
95 |
65 |
45 |
15 |
14 |
2 |
4-M12 |
|
20 |
38 |
105 |
75 |
55 |
19 |
14 |
4-M12 |
|
|
25 |
42 |
115 |
85 |
65 |
23.5 |
14 |
4-M12 |
|
|
32 |
50 |
135 |
100 |
78 |
30 |
16 |
4-M16 |
|
|
40 |
60 |
145 |
110 |
85 |
36 |
16 |
3 |
4-M16 |
|
50 |
70 |
160 |
125 |
100 |
45 |
16 |
4-M16 |
|
|
65 |
95 |
180 |
145 |
120 |
58 |
18 |
4/8-M16 |
|
|
80 |
118 |
195 |
160 |
135 |
67/76 |
20 |
8-M16 |
|
|
100 |
140 |
215 |
180 |
155 |
76/92 |
20 |
8-M16 |
|
|
125 |
175 |
245 |
210 |
185 |
100 |
22 |
8-M16 |
|
|
150 |
210 |
280 |
240 |
210 |
125 |
24 |
8-M16 |
|
