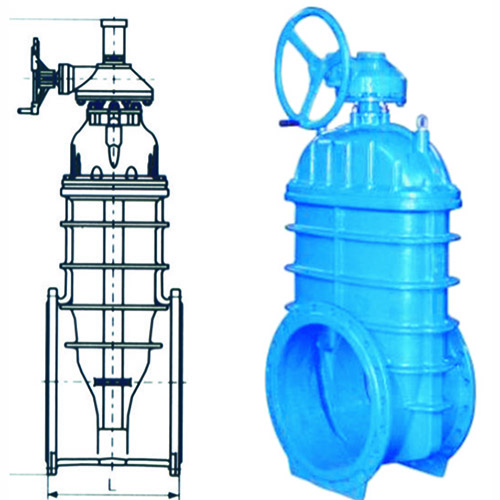

W-Z545傘齒輪彈性座封閘閥
- 品牌： 沃茨實業
- 型號： W-Z54516Q
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
上海沃茨W-Z545傘齒輪彈性座封閘閥采用優質的球墨鑄鐵或碳鋼鑄造而成，除具有彈性座封閘閥的優點之外,還具有強度高、重量輕，幾何尺寸準確的特點，閘板具有互換的功能，加裝螺旋傘齒輪省力機構，一人可非常輕松自如地開關，也可根據用尸的要求加裝開閉指示柱，或電動、氣動執行機構。密封、防銹功能好，安全可靠，使用壽命長�？闪⑹交蚺P式安裝，廣泛應用于給排水系統、污水處理系統、市政建設及礦山、冶金、電廠等行業。
主要技術參數：
公稱壓力：10～25MPa
工作溫度：0～80"C
法蘭標準：GB/Tl7241.6GB9113
公稱通徑：500～1200mm
適用介質：水、油、氣等
試驗標準：GBl3927APl598
主要零件材料：
|
名稱 |
材質 |
|
閥體 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閘板 |
球墨鑄鐵外覆三元乙丙或丁腈橡膠臟 |
|
內六角螺栓 |
碳化處理 |
|
密封圈 |
三元乙丙或丁腈橡膠 |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥桿 |
不銹鋼 |
|
“O”形密封圈 |
丁腈橡膠 |
|
止推軸承 |
錫青銅 |
|
螺栓 |
碳鋼、合金鋼 |
|
壓蓋 |
球墨鑄鐵、鑄鋼 |
|
防塵罩 |
丁腈橡膠 |
|
手輪 |
可鍛鑄鐵 |

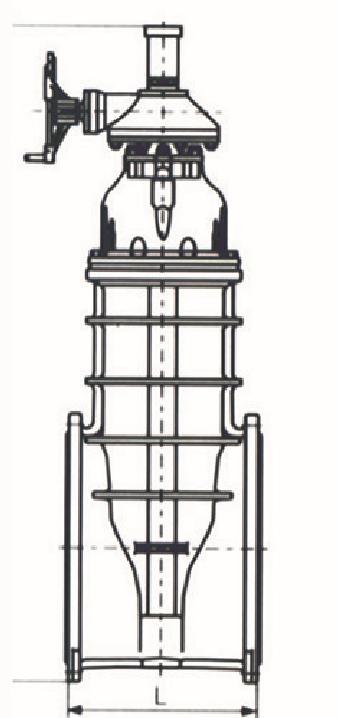

Z545傘齒輪彈性座封閘閥結構圖：
產品外形連接尺寸：
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
H（手輪） |
1480 |
1665 |
2200 |
2800 |
2800 |
300 |
3000 |
|
H（傘齒輪） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（電動） |
電動裝置可由用戶指定 |
||||||
