MZ45X直埋式加長桿軟密封閘閥
- 品牌： 沃茨實業
- 型號： MZ45X
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品概述：
上海沃茨MZ45X直埋式加長桿軟密封閘閥可在施工時將閥門直接埋入地下，不用壘砌窨井，減少路面開挖面積，節省空間位置，保持路面美觀，降低施工難度，減少工程造價，并可根據閥門埋設深度與地面之間的距離做任意調節。該產品由于露在路面的閥盒很小，因此也適合于室內地下安裝，可保持室內環境美觀。
該產品設計具有長期使用泄漏小、免維護等優點，還可有效避免他人隨意開關閥門和偷盜井蓋以及因井蓋丟失窨井傷人現象的發生。
產品技術參數：
|
型號 |
MZ45X-10 |
MZ45X-16 |
|
公稱壓力 |
1.0MPa(10kgf/cm2) |
1.6MPa(16kgf/cm2) |
|
公稱通徑 |
32～500mm |
32～500mm |
|
井管長度 |
0.3～2m |
0.3～2m |
|
井管伸縮調整量 |
0.2～1m |
0.2～1m |
|
密封實驗壓力 |
1.1MPa(11kgf/cm2) |
1.76MPa(17.6kgf/cm2) |
|
強度實驗壓力 |
1.5MPa(15kgf/cm2) |
2.4MPa(24kgf/cm2) |
|
適用溫度 |
≤80℃ |
≤80℃ |
|
適用介質 |
水、油及其他非腐蝕性流體 |
水、油及其他非腐蝕性流體 |
|
驅動方式 |
手動、電動 |
手動、電動 |

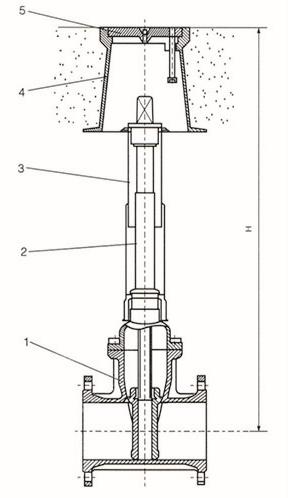

MZ45X直埋式加長桿軟密封閘閥結構圖：
產品主要零部件材料：
|
閥體 |
灰鑄鐵、球墨鑄鐵 |
|
閘板 |
灰鑄鐵、球墨鑄鐵、EPDM |
|
閥蓋 |
灰鑄鐵、球墨鑄鐵 |
|
閥桿、加長操作桿 |
不銹鋼 |
|
密封套 |
黃銅 |
|
閥桿螺母 |
黃銅 |
|
密封圈 |
NBR |
|
保護管伸縮部分 |
鋼管加兩層防腐處理 |
|
閥盒、盒蓋 |
灰鑄鐵、球墨鑄鐵 |
