W-Z45T法蘭鑄鐵閘閥
- 品牌： 沃茨實業
- 型號： W-Z45T-16
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介
上海沃茨Z45T-10、Z45T-16Q 型法蘭鑄鐵閘閥：暗桿、手動、法蘭連接、暗桿楔式剛性單閘板，閥座密封面材料為銅材質，公稱壓力 PN10~PN16，閥體材料為灰鑄鐵（Z45T-10）、球墨鑄鐵（Z45T-16Q）的閘閥。
產品參數：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
|
Z45T-10 |
10 |
1.0 |
≤100 |
水 |
|
Z45T-16Q |
16 |
1.6 |
≤100 |
水 |
產品主要零部件材料：
|
型號 |
材料 |
|||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
|
|
Z45T-10 |
灰鑄鐵 |
鉻不銹鋼 |
鑄鋁青銅 |
O 形圈 |
|
Z4T5-16Q |
球墨鑄鐵 |
鉻不銹鋼 |
鑄鋁青銅 |
O 形圈 |

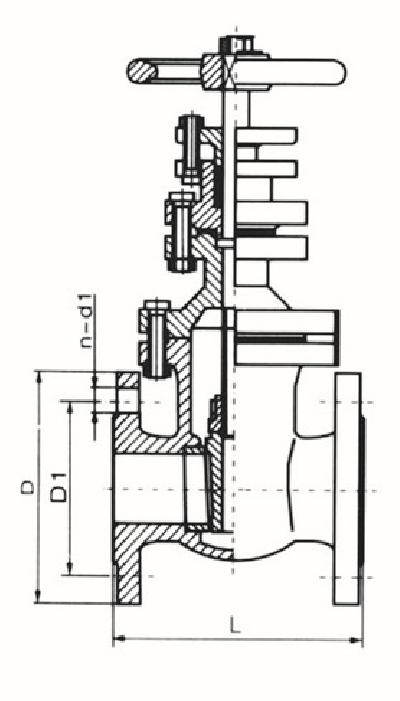

Z45T法蘭鑄鐵閘閥結構圖：
產品外形連接尺寸：Z45T-10
|
DN |
L |
D |
D1 |
D2 |
z×Φd |
H |
|
50 |
178 |
165 |
125 |
102 |
4×Φ19 |
285 |
|
65 |
190 |
185 |
145 |
122 |
4×Φ19 |
305 |
|
80 |
203 |
200 |
160 |
138 |
8×Φ19 |
330 |
|
100 |
229 |
220 |
180 |
158 |
8×Φ19 |
405 |
|
125 |
254 |
250 |
210 |
188 |
8×Φ19 |
460 |
|
150 |
267 |
285 |
240 |
212 |
8×Φ23 |
506 |
|
200 |
292 |
340 |
295 |
268 |
8×Φ23 |
610 |
|
250 |
330 |
395 |
350 |
320 |
12×Φ23 |
730 |
|
300 |
356 |
445 |
400 |
370 |
12×Φ23 |
950 |
Z45T-16Q
|
DN |
L |
D |
D1 |
D2 |
z×Φd |
H |
|
50 |
178 |
165 |
125 |
102 |
4×Φ19 |
285 |
|
65 |
190 |
185 |
145 |
122 |
4×Φ19 |
305 |
|
80 |
203 |
200 |
160 |
138 |
8×Φ19 |
330 |
|
100 |
229 |
220 |
180 |
158 |
8×Φ19 |
405 |
|
125 |
254 |
250 |
210 |
188 |
8×Φ19 |
460 |
|
150 |
267 |
285 |
240 |
212 |
8×Φ23 |
506 |
|
200 |
292 |
340 |
295 |
268 |
12×Φ23 |
610 |
|
250 |
330 |
405 |
355 |
320 |
12×Φ28 |
730 |
|
300 |
356 |
460 |
410 |
378 |
12×Φ28 |
950 |
|
350 |
381 |
520 |
470 |
438 |
16×Φ28 |
1125 |
|
400 |
406 |
582 |
525 |
490 |
16×Φ31 |
1200 |
|
450 |
432 |
640 |
585 |
550 |
20×Φ31 |
1320 |
|
500 |
457 |
715 |
650 |
610 |
20×Φ34 |
1410 |
|
600 |
508 |
840 |
770 |
725 |
20×Φ37 |
1500 |
|
700 |
610 |
910 |
840 |
795 |
24×Φ37 |
1700 |
|
800 |
660 |
1025 |
950 |
900 |
24×Φ40 |
1850 |
|
900 |
711 |
1125 |
1050 |
1000 |
28×Φ40 |
2250 |
|
1000 |
811 |
1255 |
1170 |
1115 |
28×Φ43 |
2400 |
