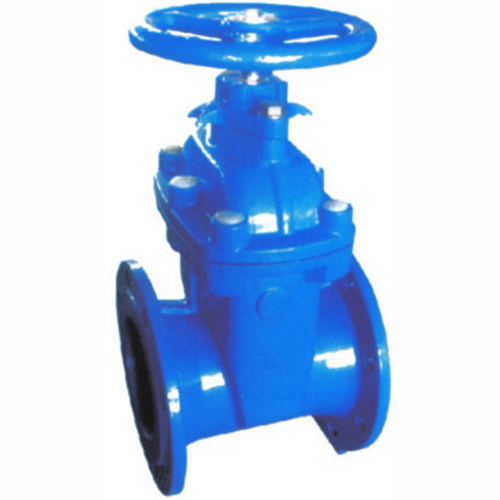

W-Z45X法蘭軟密封暗桿閘閥
- 品牌： 沃茨實業
- 型號： W-Z45X
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
上海沃茨W-Z45X法蘭軟密封暗桿閘閥除具有彈性座封閘閥的優點之外，利用閘門整體包膠產生變形補償作用達到良好的密封效果，克服了一般閘閥密封不良、漏水和生銹的現象，更有效的節約安裝空間�？蓮V泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。
主要技術參數：
公稱壓力：1 0～2 5MPa
公稱通徑：50～400mm
工作溫度：0～80℃
適用介質：水、油、氣等
法蘭標準：GB／Tl7241.6 GB9113
試驗標準：GBl3927 APl598

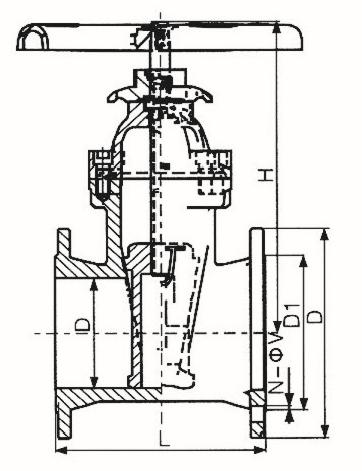

Z45X法蘭軟密封暗桿閘閥結構圖：
產品主要零部件材料：
|
名 稱 |
材 質 |
|
閥 體 |
灰鑄鐵、球墨鑄、鐵鑄鋼 |
|
閘 板 |
球墨鑄鐵外三元乙丙或丁腈橡膠 |
|
內六角螺栓 |
碳化處理 |
|
密 封 圈 |
丁腈橡膠 |
|
閥 蓋 |
灰鑄鐵、球墨鑄鐵、鑄鋼 |
|
閥 桿 |
不銹鋼 |
|
“0”形密封圈 |
丁臘橡膠 |
|
止推軸承 |
錫青銅 |
|
螺 栓 |
不銹鋼 |
|
壓 蓋 |
球墨鑄鐵、鑄鋼 |
|
防塵罩 |
丁腈橡膠 |
|
手輪(傳動帽) |
鑄 鐵 |
產品外形連接尺寸：
|
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
L |
178 |
190 |
203 |
229 |
254 |
267 |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
Ha |
313 |
332 |
372 |
424 |
497 |
562 |
680 |
837 |
948 |
1010 |
1220 |
1280 |
1480 |
1665 |
|
He |
355 |
375 |
415 |
476 |
540 |
600 |
720 |
875 |
990 |
1050 |
1245 |
1310 |
1560 |
1750 |
