Z41X明桿彈性座封閘閥
- 品牌： 沃茨實業
- 型號： Z41X
- 電話： 021-31006111 021-31006222
- 手機： 13061905680 15821957931
產品簡介：
上海沃茨Z41X明桿彈性座封閘閥具有流體阻力小，適用的壓力、溫度范圍大等特點，是一種常用的截斷閥，用于截斷或接通管路中的介質，適用于公稱壓力PN1.0～16.0MPa，工作溫度-29～425℃（碳鋼）及-40～200℃（不銹鋼）的名種管路上，用于截斷或接通管路中的介質。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質，驅動方式有手動、傘齒輪傳動及電動。
Z41X明桿彈性座封閘閥特點
①符合國內外先進標準的要求，密封可靠，性能優良。
②閥體材料品種多樣，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
③采用楔式彈性閘板結構，中大口徑設置滾動軸承，啟閉輕松。
④可采用多種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
⑤開發了PN1.0MPa的低壓碳鋼閘閥，可替代鐵制閘閥，有效地解決了鑄鐵閘閥殼體易凍裂、閘板易脫落、閥桿易銹蝕，密封性能不可靠等問題。
⑥開發了PN1.0MPa的低壓不銹鋼系列閘閥，能適用于各種腐蝕性介質工況，降低成本，節約材料。
產品主要技術參數：
|
主 |
閥體、閥蓋、閘板 |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
|
密封面 |
Cr13或 |
本體(W)或硬質合金(Y) |
|||||
|
閥桿及內件 |
2Cr13 |
1Cr18Ni9Ti |
0Cr19Ni9 |
00Cr19Ni11 |
1Cr18Ni12Mo2Ti |
0Cr17Ni12Mo2 |
|
|
填料 |
柔性石墨 |
||||||
|
墊片 |
不銹鋼纏繞墊片 |
||||||
|
適用工況 |
適用介質 |
水、 |
硝酸等腐蝕性介質 |
強氧化性介質 |
醋酸等腐蝕性介質 |
||
|
適用溫度 |
-29～425℃ |
-40～500℃ |
|||||

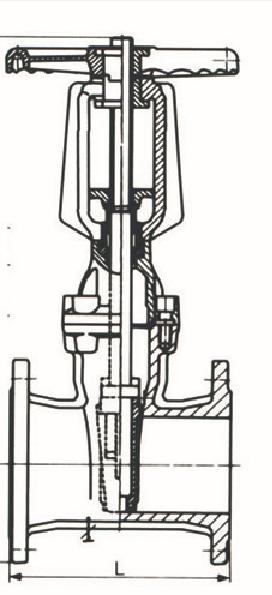

Z41X明桿彈性座封閘閥結構圖：
Z41X明桿彈性座封閘閥外形連接尺寸：
|
DN |
L |
D |
D0 |
D1 |
b |
f |
z×Φd |
|
50 |
178 |
165 |
125 |
99 |
19 |
3 |
4×Φ19 |
|
65 |
190 |
185 |
145 |
118 |
19 |
3 |
4×Φ19 |
|
80 |
203 |
200 |
160 |
132 |
19 |
3 |
8×Φ19 |
|
100 |
229 |
220 |
180 |
156 |
19 |
3 |
8×Φ19 |
|
125 |
254 |
250 |
210 |
184 |
19 |
3 |
8×Φ19 |
|
150 |
267 |
285 |
240 |
211 |
19 |
3 |
8×Φ23 |
|
200 |
229 |
340 |
295 |
266 |
20 |
3 |
12×Φ23 |
|
250 |
330 |
405 |
355 |
319 |
22 |
3 |
12×Φ28 |
|
300 |
356 |
460 |
410 |
370 |
24.5 |
4 |
12×Φ28 |
|
350 |
381 |
520 |
470 |
429 |
26.5 |
4 |
16×Φ28 |
|
400 |
406 |
580 |
525 |
480 |
28 |
4 |
16×Φ31 |
|
450 |
432 |
640 |
585 |
548 |
30 |
4 |
20×Φ31 |
|
500 |
457 |
715 |
650 |
609 |
31.5 |
4 |
20×Φ34 |
|
600 |
508 |
840 |
770 |
720 |
36 |
5 |
20×Φ37 |
