W-Z41H鑄鋼閘閥

更新：2016/5/30 17:44:54 點擊：

品牌：沃茨實業
型號： W-Z41H
電話： 021-31006111 021-31006222
手機： 13061905680 15821957931

產品介紹

產品概述：

上海沃茨W-Z41H鑄鋼閘閥適用于公稱壓力PN1.6～6.4MPa,工作溫度-29～600℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸氣、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動等。

產品優點：

1．流體阻力小，密封面受介質的沖刷和侵蝕小。

2．開閉較省力。

3．介質流向不受限制，不擾流、不降低壓力。

4．形體簡單，結構長度短，制造工藝性好，適用范圍廣。閘閥的種類：按密封面配置可分為楔式閘板式閘閥和平行閘板式閘閥，楔式閘板式閘閥又可分為：?jiǎn)伍l板式、雙閘板式和彈性閘板式；平行閘板式閘閥可分為單閘板式和雙閘板式。按閥桿的螺紋位置劃分，可分為明桿閘閥和暗桿閘閥兩種。

執行標準：

設計與制造 Design and Manufacture	結構長度 Face To Face	法蘭尺寸 Flange Dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗 spection And Test
GB122234	GB12221	GB9113	GB9131	GB/T13927

產品結構圖：

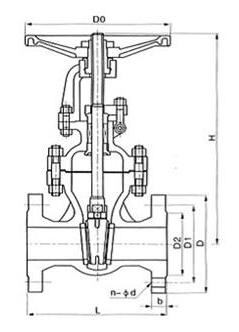

Z41H鑄鋼閘閥結構圖

外形連接尺寸：

1.6MPa	DN	L	D	D1	D2	b	n-φd	H	D0	重量Weight
凸面法蘭 RF Z40H Z40Y Z40W Z40F Z40N Z41H Z41Y Z41W Z41F Z41N 16C 16P 16R 16I	15	130	95	65	45	14	4-14	170	120	5
	20	150	105	75	55	14	4-14	190	140	6.5
	25	160	115	85	65	14	4-14	205	160	9
	32	180	135	100	78	16	4-18	270	180	12
	40	200	145	110	85	16	4-18	310	200	36.5
	50	250	160	125	100	16	4-18	358	240	29
	65	260	180	145	120	18	4-18	373	240	33
	80	280	195	160	135	20	8-18	435	280	45
	100	300	215	180	155	20	8-18	500	300	63
	125	325	245	210	185	22	8-18	614	320	108
	150	350	280	240	210	24	8-23	674	360	134
	200	400	335	295	265	26	12-23	818	400	192
	250	450	405	355	320	30	12-25	969	450	273
	300	500	460	410	375	30	12-25	1145	560	379
	350	550	520	470	435	34	16-25	1280	640	590
	400	600	580	525	485	36	16-30	1452	640	850
	450	650	640	585	545	40	20-30	1541	720	907
	500	700	705	650	608	44	20-34	1676	720	985
	600	800	840	770	718	48	20-41	1874	800	1112
	700	900	910	840	788	50	24-41	2083	800	-
	800	1000	1020	950	898	52	24-41	2400	950	-
	900	1100	1120	1050	998	54	28-41	2950	1000	-
	1000	1200	1255	1170	1110	56	28-48	3245	1000	-
